Hi-Survey Road针对各种道路的设计功能多种多样，上次我们跟大家分享了平断面设计功能（戳蓝字进入阅读），这次跟大家分享纵断面设计功能、横断面设计功能、横断面边坡设计功能。

纵断面设计功能

◆道路设计纵断面功能简介

【竖曲线设计】【设计高检核】【快捷导入】

【竖曲线设计功能】

需要纵坡、竖曲表信息：

从表中获取变坡点里程、高程（标高）、半径依次添加到变坡点信息中，半径有则输入，一般起终点没有半径信息。

依次输入完毕之后，点击【预览】进行检核：

【设计高检核功能】

【快捷导入功能】

除导入中海达纵断面数据（*.PVI）之外，还可以快捷导入landxml对应设计数据：

横断面设计

道路设计横断面功能简介

【横断面设计】【超高】【加宽】【里程断面预览】

【横断面设计功能】

需要横断面设计图纸信息：

从上图中提取出相应的横断面设计板块信息，按图例录入标准横断面信息。

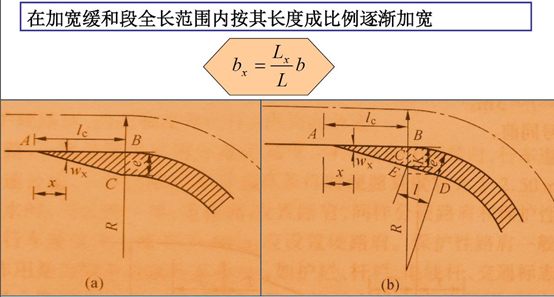

从设计文档中提取超高加宽点信息，同标准方式一样，添加到对应板块下即可。

依次输入完毕之后，点击【预览】可以进行横断面线型检核：

【里程断面预览功能】

【快捷导入功能】

除导入中海达横断面数据（*.TPL）之外，还可以快捷导入landxml对应设计数据：

横断面边坡设计

边坡设计功能简介

【边坡断面设计】【边坡断面预览】

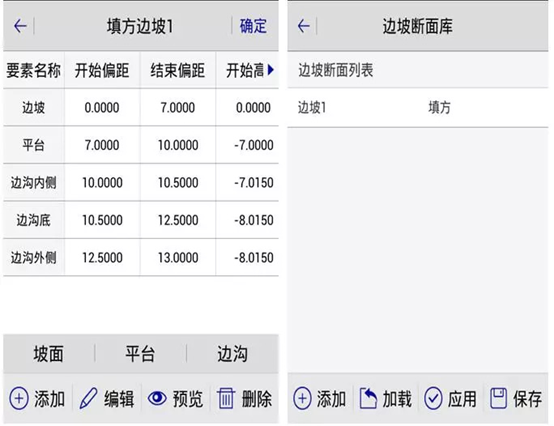

【边坡设计功能】根据如上演示边坡设计图纸信息：

坡比1：n输入n，横坡n%输入n。由内往外侧，上坡n为正，下坡n为负。

【边坡断面预览功能】

对应边坡详情页下方，点击预览即可查看当前边坡断面线型。

后续我们还将推出关于中海达Hi-Survey软件道路功能测量相关的技术课堂，敬请留意！
