如何使用Hi-Survey Elec进行电力勘测？
2019-04-16
Hi-Survey Elec是中海达推出的RTK专业高精度电力测量手簿软件，依据国内电力行业用户的作业习惯，提供包括电力勘测、杆塔放样以及塔基断面测量等标准电力测量模块，为架空送电线路的野外勘测和数据采集提供完整、简便的自动化操作流程。
前面小编给大家介绍过
道路版手簿软件Hi-Survey Road
今天来聊聊它的孪生"小兄弟"——
电力测量专业软件Hi-Survey Elec
电力测量软件
.gif)
Hi-Survey Elec是中海达推出的RTK专业高精度电力测量手簿软件，依据国内电力行业用户的作业习惯，提供包括电力勘测、杆塔放样以及塔基断面测量等标准电力测量模块，为架空送电线路的野外勘测和数据采集提供完整、简便的自动化操作流程。
电力作业流程了解一下>>>
在进行电力勘测前，电力线设计部门会根据区域航拍照片或地形图等设计出一条初步电力线路。在低成本、高效益的原则下，电力线设计尽量避免跨居民区、大面积森林，尽量不与同等级电力线交叉等。为了验证线路所经过的地物实况，常常需要电力作业人员前往实地考察，同时利用RTK进行坐标采集及断面勘测，最后通过内业软件设计成图，以便后续的分坑计算及放样。
以上过程中
如何利用手簿软件Hi-Survey Elec
进行电力勘测及输出成果
接下来，带你围观四大操作步骤
在【项目信息】界面创建项目后，点击进入【测量】-【测量配置】-【数据】，对电力点的格式进行设置，目前支持道亨、思维、百合三大格式。
注：一旦采集了电力后，就不允许中途修改电力格式
1、开始采集各种电力要素点

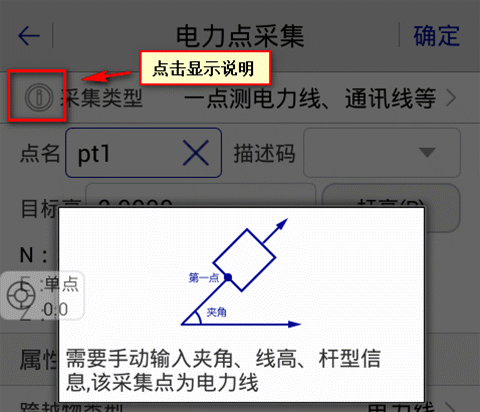

在需要采集的地物点，进入【电力勘测】-【电力点采集】界面，选择采集点 类型，一般包括常用的J桩、Z桩、普通点、一点测地物、两点测地物等。
选择采集点类型后，选择杆型，输入宽度、角度、量高等电力点信息。
2、修改或新建电力点库文件
所采集到的电力点数据可以添加、修改及删除，也可以通过新建电力点库文件，以便于不同路段采集作业。
3、辅助计算工具合集
除了直接采集，还可通过多种辅助测量方式满足不同类型的电力点采集，采集后点击【确定】存储测量数据。
辅助计算工具操作详情，可查阅Hi-Survey软件说明书
4、云服务同步
测量完成后，如需保存多条线路数据，还可以通过手簿软件【云服务】功能将采集数据上传到云端，操作方式：登陆http://cloud.zhdgps.com/，上传本地工程，与Web工程文件同步更新，即可随时查看所测数据文件。
.jpg)

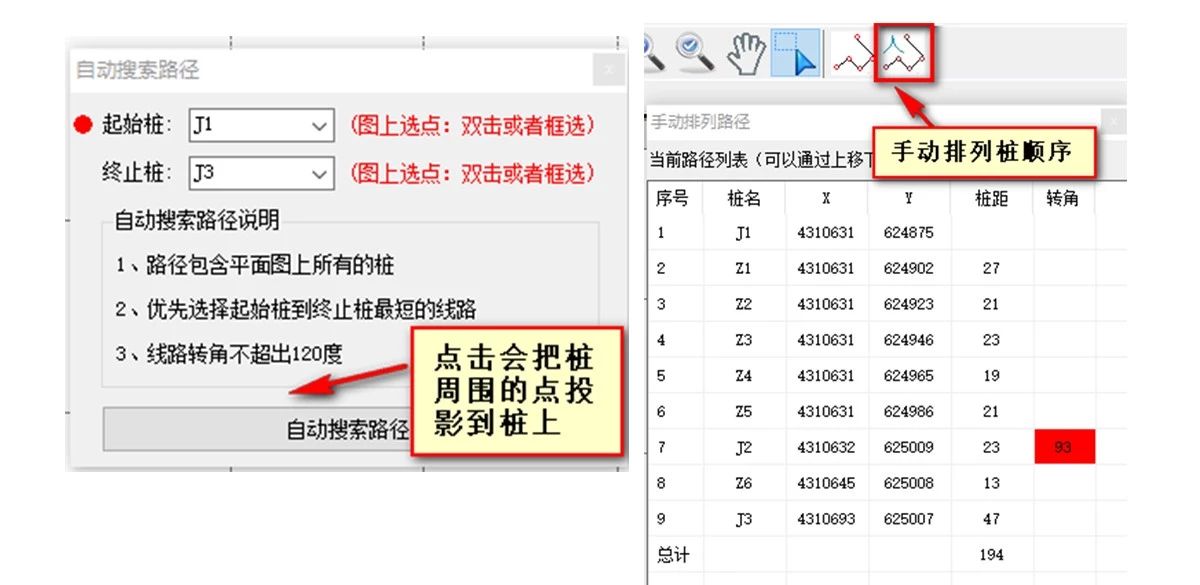

1、打开采集到的selc文件（若有多个selc文件需要合并时，可以通过【文件】-【合并selc文件】添加多个selc进行合并操作），选择自动搜索路径，或手动排列桩，确保点投影到正确的桩位上。
2、确保桩连接正确后，在列表界面查看采集的地物点是否在正确的区域范围内。
3、对电力点进行详细设置（一般包括偏距范围、起始点名、起始里程及使用原点名设置）。
4、完成设置，通过Hi-ConvertorⅡ导出oog文件。
最后，将oog数据导入道亨电力软件，在【数据接口】中选择【读入表单数据】
导入成功后，最终成图如下：
△ 电力勘测线路图
Hi-Survey Elec与它的"胞兄"道路版软件一样，碎步测量支持实时成图，即我们所说的图例功能。将这些地物信息及属性保存到测量文件中，用户无需记录繁琐的地物编码，直接选择即可查看及保存地物属性。
作为电力行业专业软件，Hi-Survey Elec基于用户也源于用户，为了后续能够更好地升级迭代，我们希望通过各种渠道收集到用户的反馈。
除了已有的电力勘测、杆塔放样及塔基断面三大标准测量模块，你希望Hi-Survey Elec未来增加哪些新功能呢？欢迎留言给我们
【Hi-Survey Elec V1.3.2】
1. 点击【阅读原文】进入中海达测绘公司官网，点击左上角选择进入【产品服务】附件下载，搜索Hi-Survey即可找到对应软件下载入口（Tips:安卓手机端下载后可以直接安装哦）
