实景放样快!稳!准!影像小碟为道路施工增速提效

2022-04-08

3月1日,我们开启了影像测量新时代

测量+放样一步到位——影像RTK


影像RTK将RTK与影像结合
放样点在手簿上实时标出

再也不用担心找不到放样点了


面对三四月雨季

项目进度受影响

或者工程周期短的项目

偶尔遇上晴天,放样也只能放一两公里

完全不能达到工期要求

那有没有仪器可以提升放样效率


我们下面用一个


老旧的县道改造项目

看看影像RTK的实景放样

在道路改造中的实际应用效果


“影像RTK实景放样功能”

在县道改造、道路改造中的应用



01

项目概况


项目背景

在道路改造项目中,传统方式使用RTK或全站仪人工进行放样,遇到沟渠、树林等遮挡严重环境等环境,放样不仅慢还难以保证精度,尤其在县道、村庄等复杂的环境下,传统方式很难满足项目工期要求和作业要求。


精度要求

放样精度误差控制在3cm以内


作业难点

项目周边不仅有村庄、居民区和高新区,在道路改造的同时不能影响居民、企业的正常出行,还得保证地下水电气等管线不被破坏。项目工程紧,施工时间短,需要快速完成放样工作。

RTK放样虽然效率较高,但往往在最后10cm难以找到准确的放样点,遇到墙角、沟渠等更是需要不断进入倾斜测量,费时费力。



02

解决方案

使用设备

影像RTK——A40

项目采用A40进行放样,通过RTK与影像结合,放样点在影像中实地标出,快速找到放样点,一步到位。


手簿360度AR放样指引和主机实景放样无缝切换,沉浸式放样体验,不用一直低头查看放样点。


操作步骤

道路设计文件导入

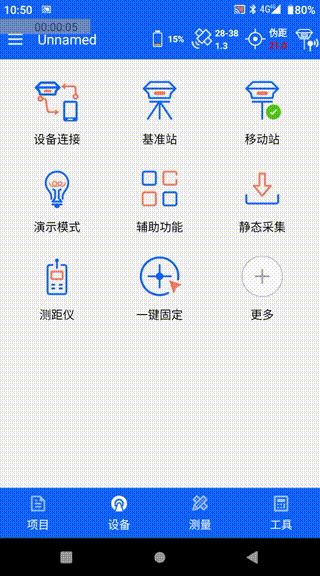

Hi-Survey手簿软件支持道路设计文件直接导入,自动生成线路,免去繁琐的数据录入过程


开机一键固定

主机内置高精度CORS服务,开机即可获得“固定解”,单机即可进行测量作业



全新无感惯导

全新无感惯导,不用在单独进行初始化步骤,无需扶正对中杆,测量更轻松。


实景放样

进入AR放样界面,手簿摄像头就启动了,无需低头盯着手簿,通过实景影像导航就可以到达放样点附近,手簿影像和主机影像无缝衔,距离放样点较近时自动切换主机影像,将放样点在底部摄像头的图像中直接标出,可以真切的看到放样点实地位置。


完成一个放样点,点击“下一个”又可以继续通过影像画面引导至下一个就近的放样点。



03

用户实评

“通过RTK影像放样,效率至少是两倍的提升”

“新手也能准确找到放样点,老师傅压力瞬间小了”

“要完全按照设计图纸进行放样,像这样的村庄,以前我们一天可以放样2、3公里”陈工说道,“这次用A40放样,一天可以放7、8公里”

以前RTK放样最费时的就是最后那十来厘米,晃半天找不到点,师傅没有几年的经验都不敢让他放,我们看着只能干着急。现在有A40,手簿上就能看到放样点在哪个方向,到了放样点附近更是直接看到点在哪。以前都是人找点现在是“点找人”,效率成倍成倍的提升。
