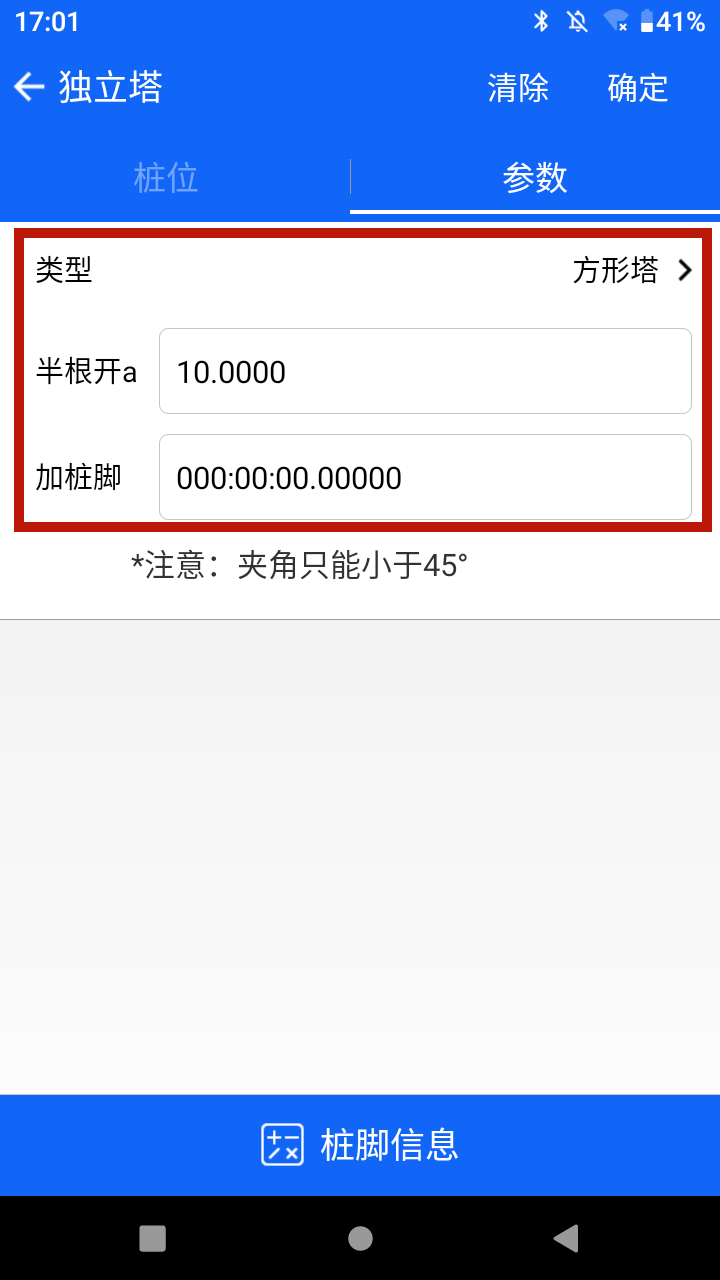

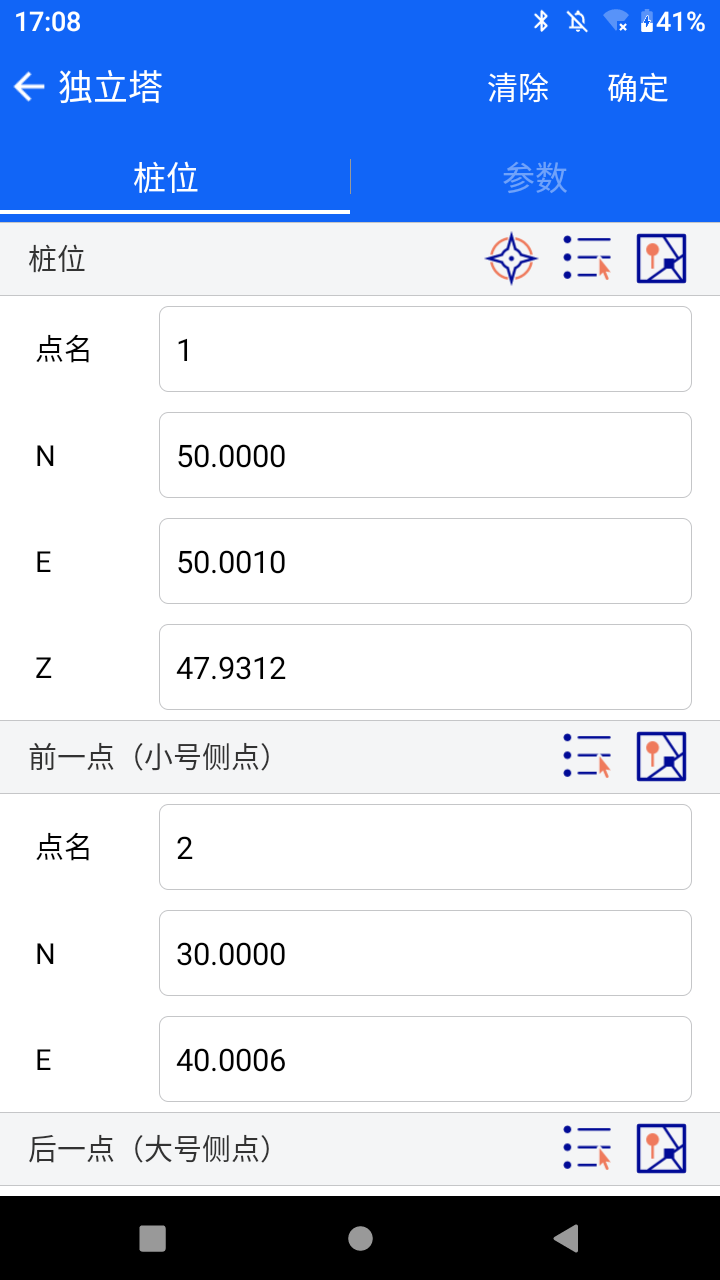

在进行塔基断面测量时，需先进行塔基断面定义，最多可定义12个塔基断面线；选择塔基及塔角后，按照提示进行断面测量，数据保存在断面点库（*.stsp）中，断面点库文件可用Hi-ConvertorⅡ转换成道亨格式进行断面成图。在编辑电力塔杆时，可根据用户需要，添加桩脚（＜45°）。

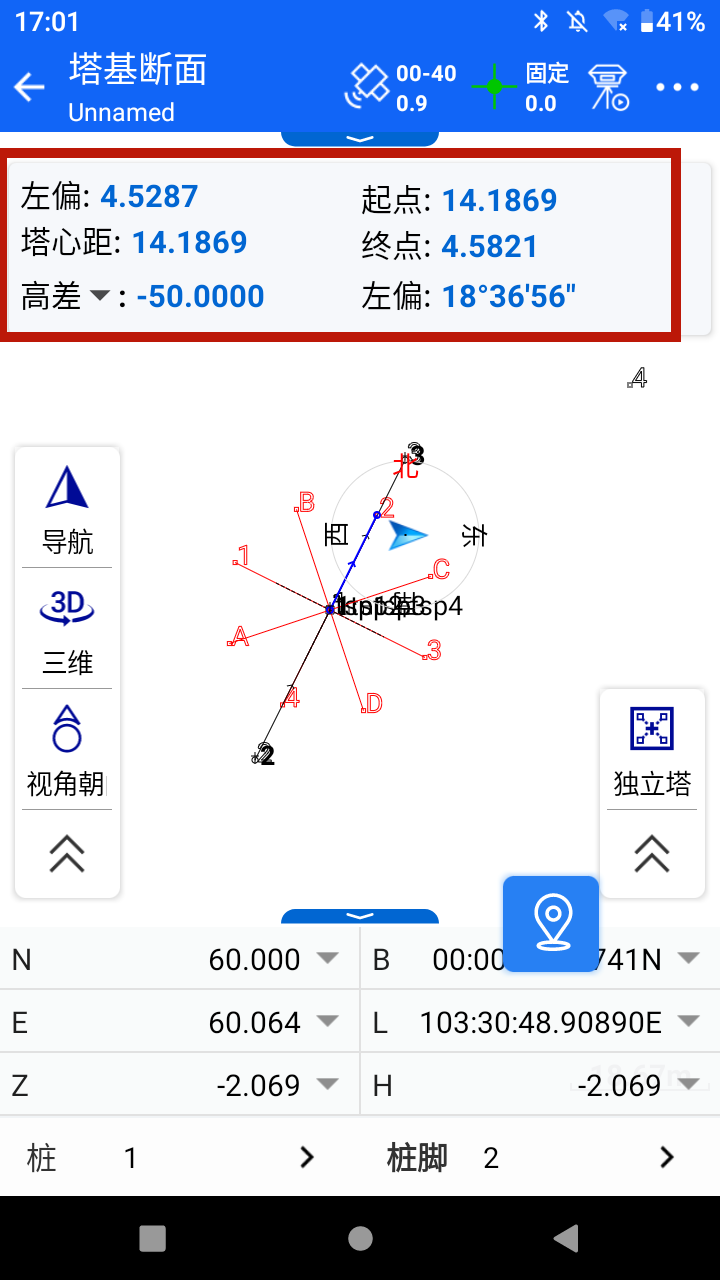

“起点”：当前点距离辅助线起点的距离。

“终点”：当前点距离辅助线终点的距离。

“高差”：当前点的高程减去线路起点的高程，所得到的高程差值。

“左偏”/“右偏”：当前点与辅助线起点的连线与辅助线间的夹角

“半根开”：长或者宽的一半
