电力勘测
电力勘测指用于确定线路走向、沿途地物以及其他重要设施位置的测量工作。
一.电力勘测作业流程
1、根据作业需求先在辅助线库添加辅助线，选择相应的辅助线进行作业；

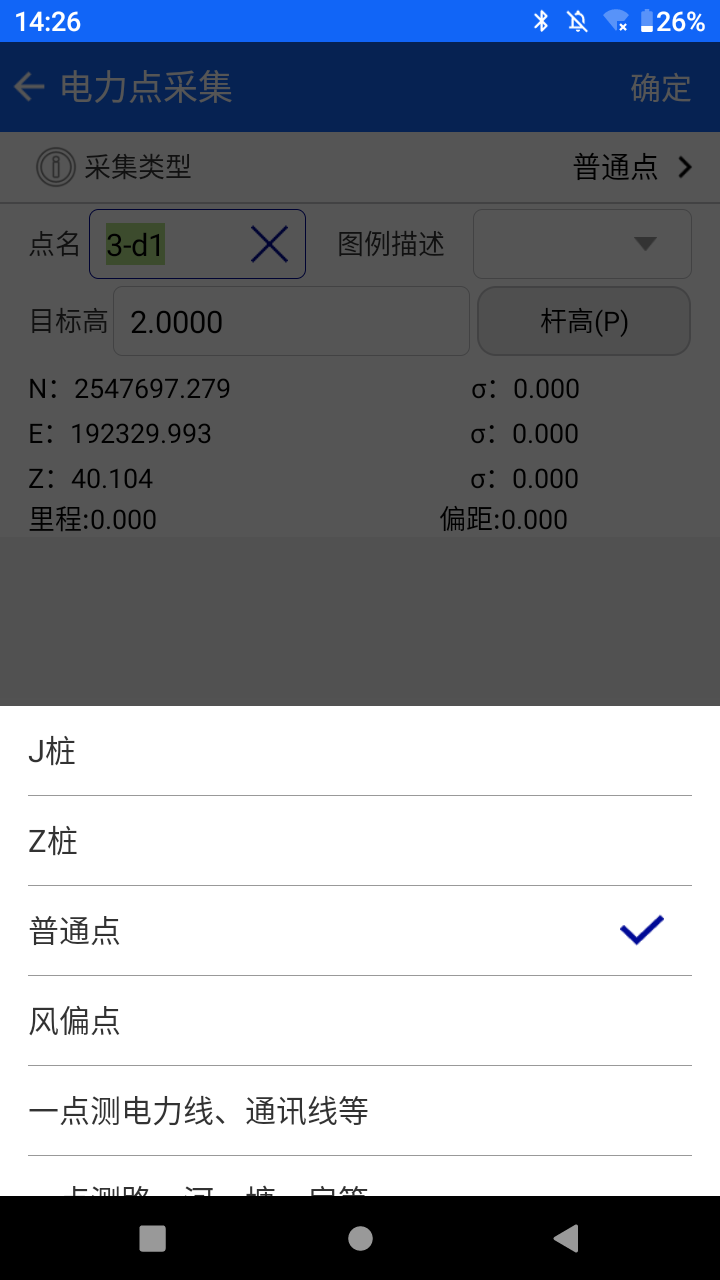

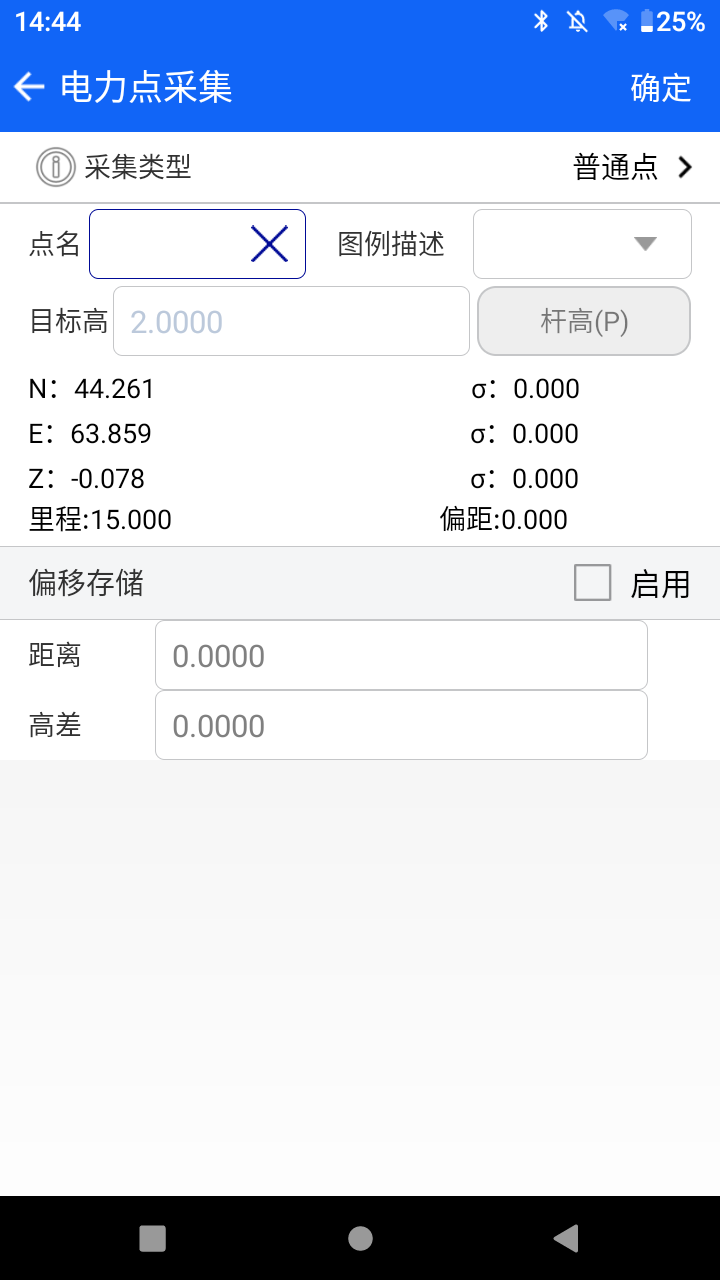

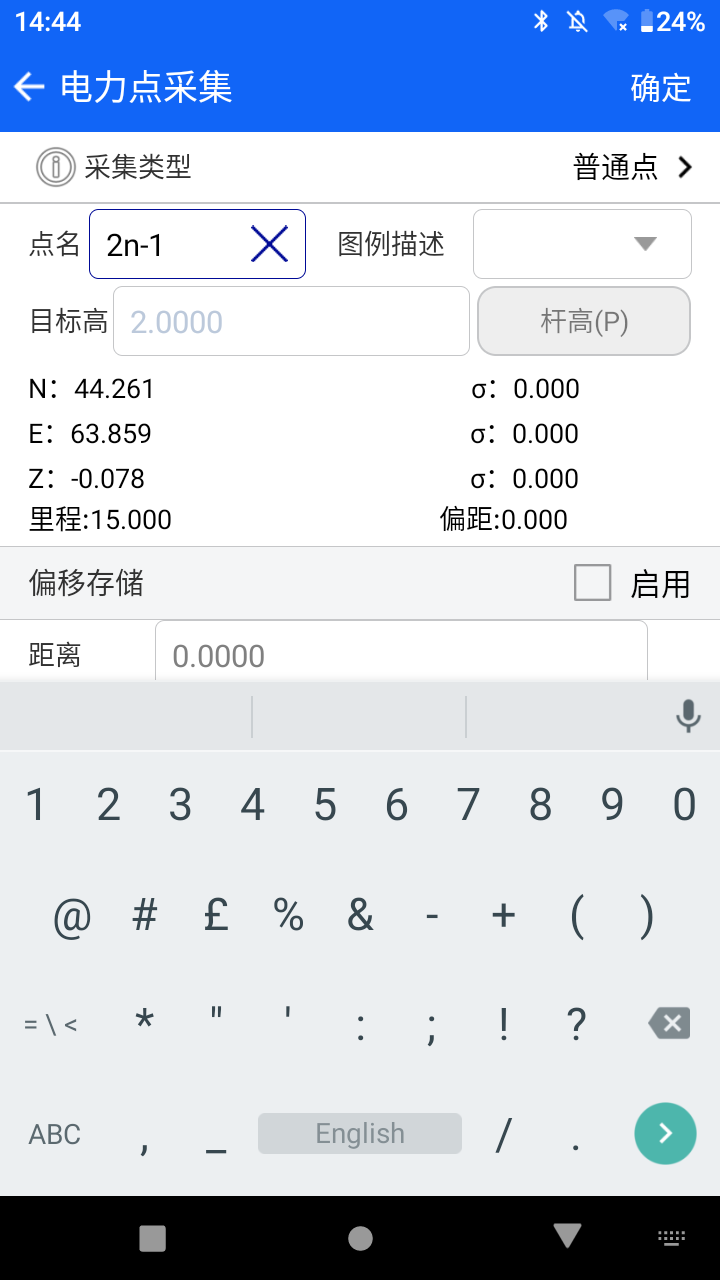

2、采集电力点，在需要采集的地物点，选择采集点类型，选择杆型，输入宽度、角度、量高等信息；最后，点击【确定】存储测量数据，电力软件会将这些地物信息及属性，保存到测量文件中。
存储时，根据当前点的类型，选择存储时的点类型，目前提供总共15种存储点类型。主要测量的地物信息如下：
【J桩】：即转角桩，电力线直线的端点；
【Z桩】：即直线桩，为便于平断面、交叉跨越、定位等后续测量工作而设置于线路中心线上的桩位；
【辅助点】：线路周围的标志地形点、方向点等；
【1点测标注跨越物】：包括横跨的电力线、通讯线、光缆等等；
【1点测路河塘房】：测量公路、铁路、河流、塘、房屋使用；
【2点测路河塘房】：测量路河塘房等，有两种测量方式，一种方法是直接存储路河塘房，1点测路河塘房等就是直接存储的方式；另一种就是2点测；
【3点测房】测量房屋时，使用此方法3点测量房屋。
二.辅助计算工具说明

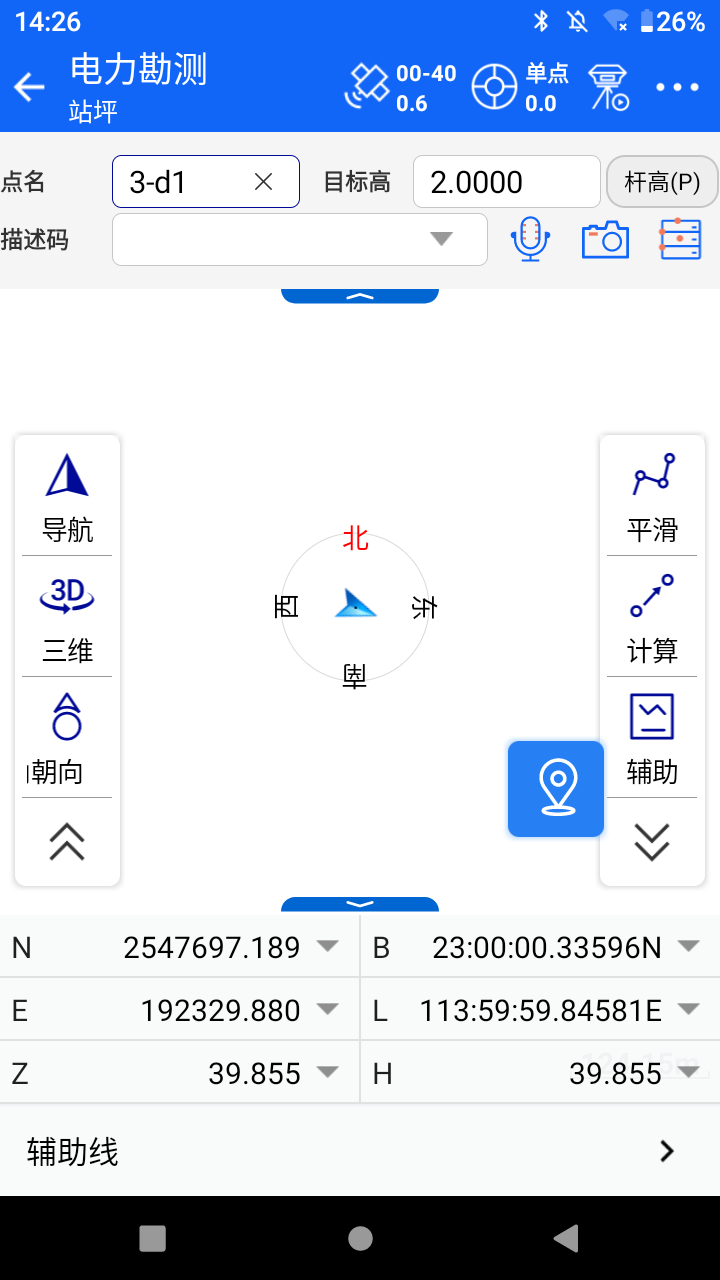

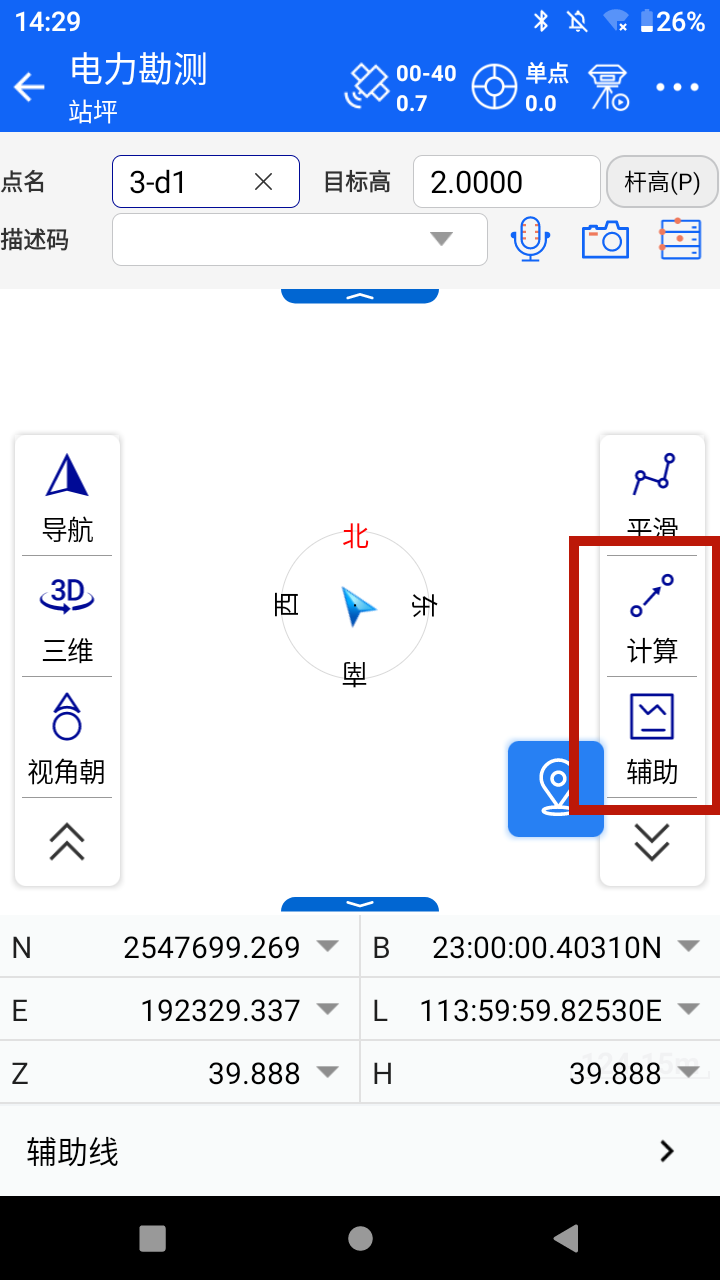

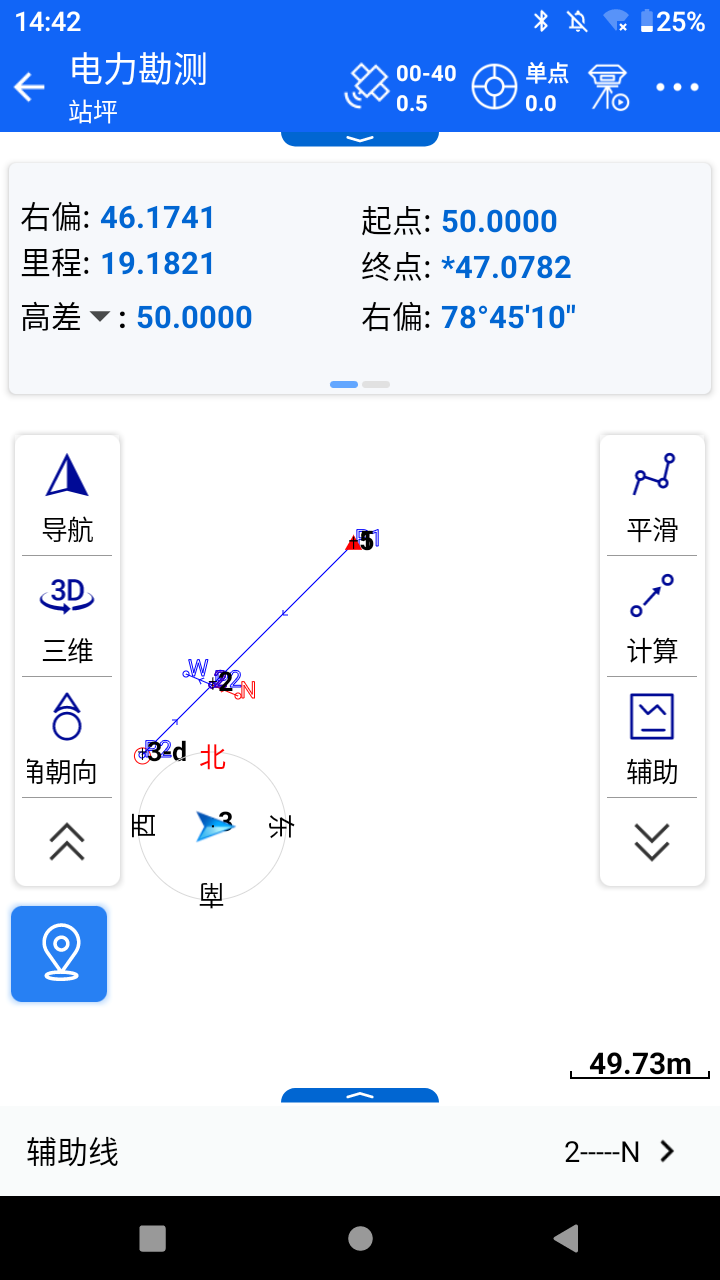

从测量主界面点击电力勘测图标进入电力勘测界面。右侧工具栏包含【计算工具】、【辅助线库】个图标，用于数据采集相关操作。长按界面中的图标可显示图标名称。
点击采集类型前的“叹号”图标，软件显示当前采集类型的相关提示信息。

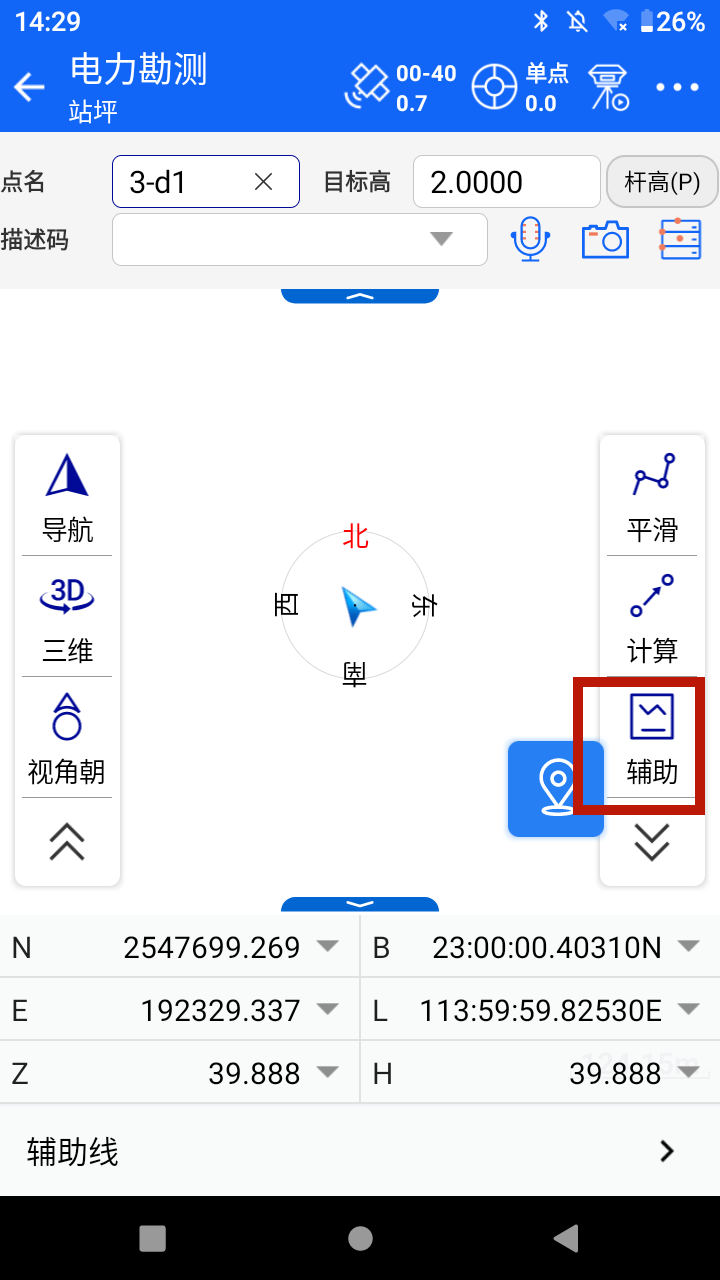

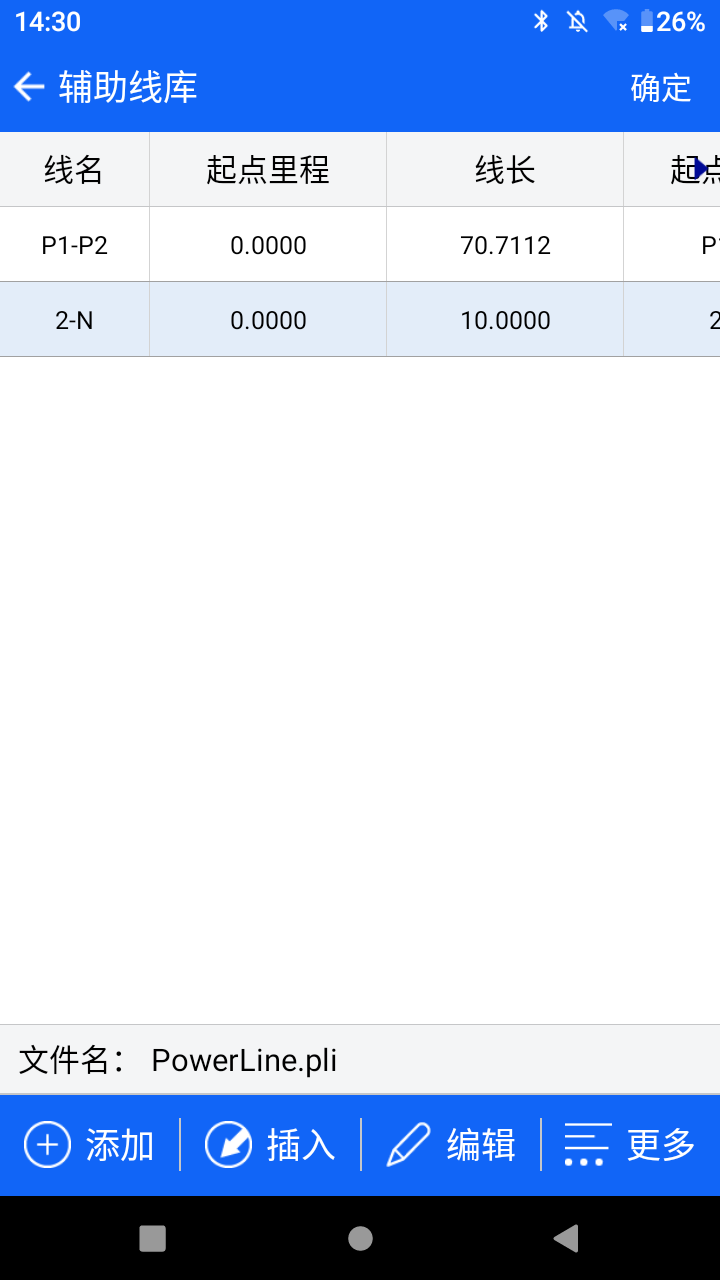

辅助线库
辅助线库用于存储设计的辅助线。点击【辅助线库】图标进入辅助线库，可执行增加、插入、编辑、删除、新建和打开辅助线库文件操作。
计算工具

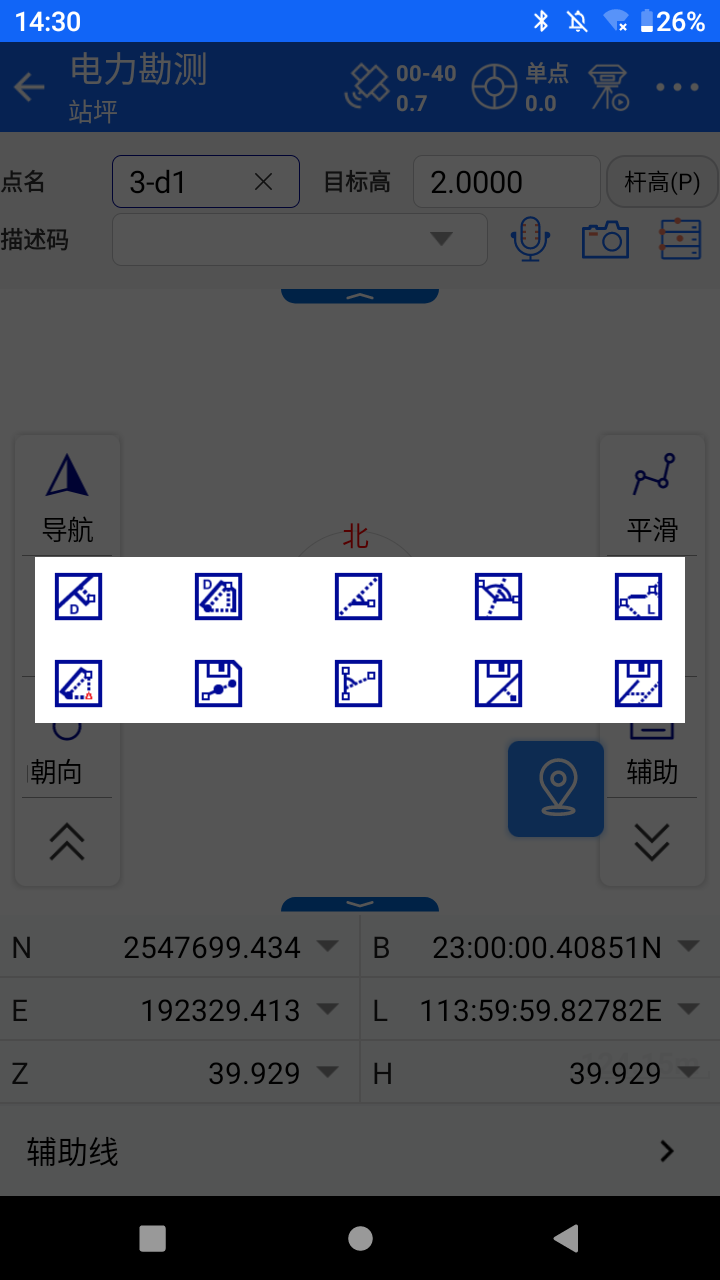

计算工具从左往右，从上往下依次为：计算偏距、计算距离高差、计算转角、添加角平分线、搜索最短路径长、指定参考点、偏移存储、偏点计算、垂点保存、线偏移存储。

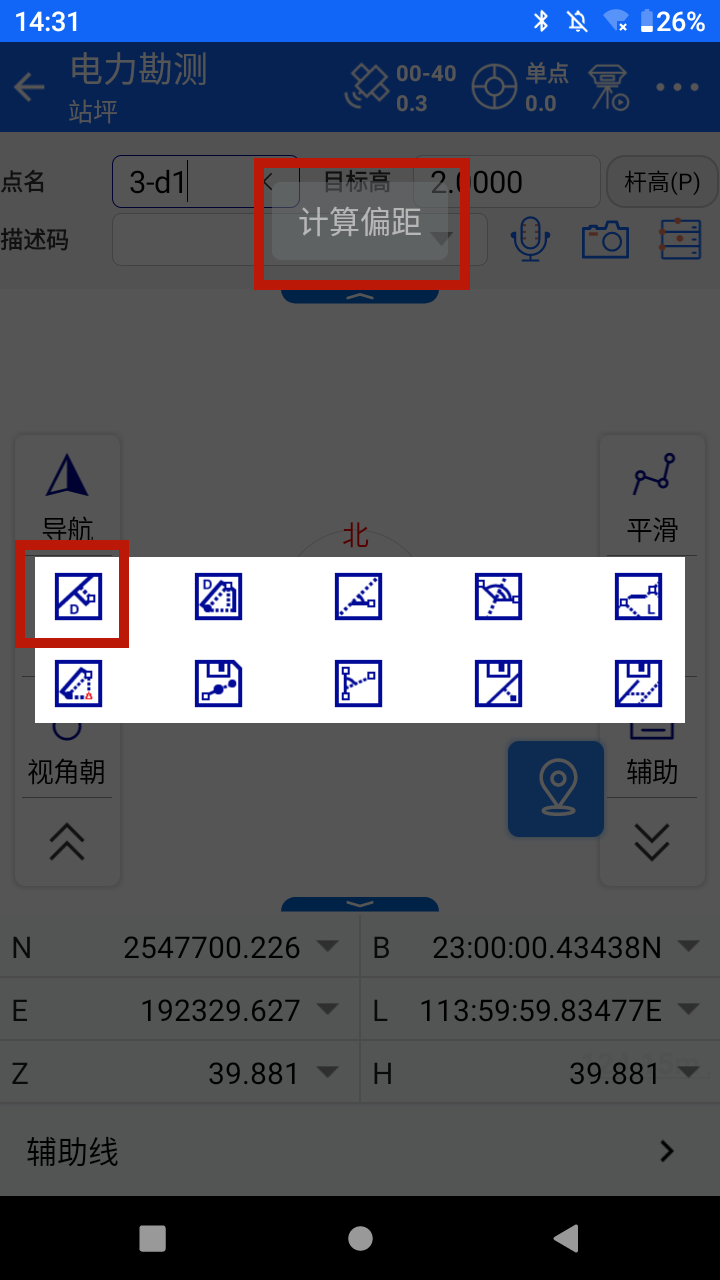

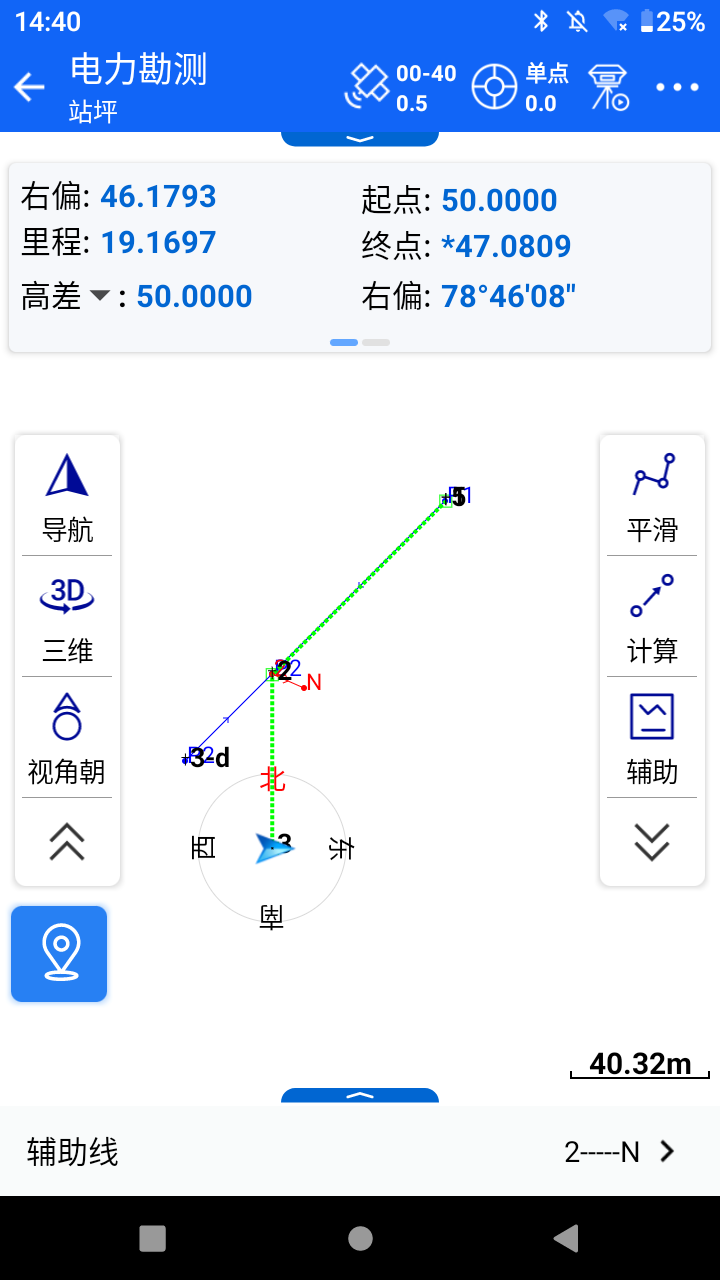

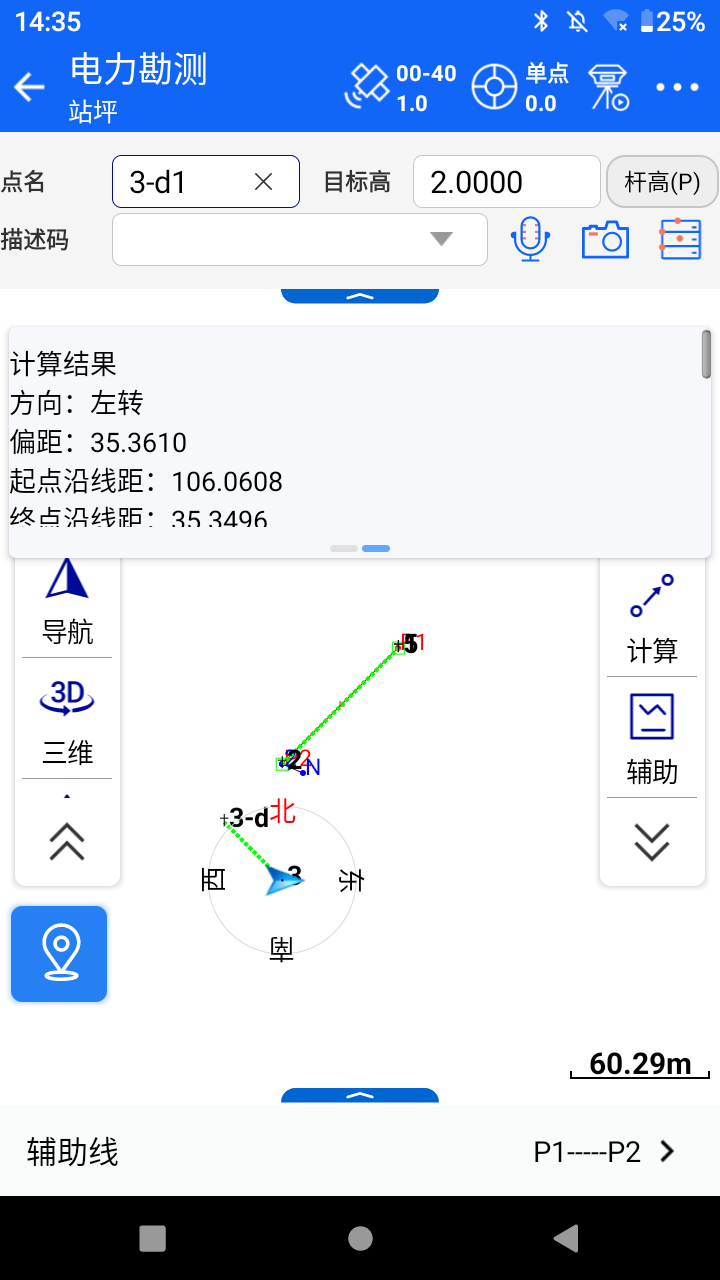

计算偏距：点击计算偏距，先在图上点选2个坐标或参考线，然后点选偏点，即可计算偏点相对于辅助线的方向、偏距等，结果显示在底部的可伸缩信息栏。可用于选线过程计算危险点到电力线的距离等。

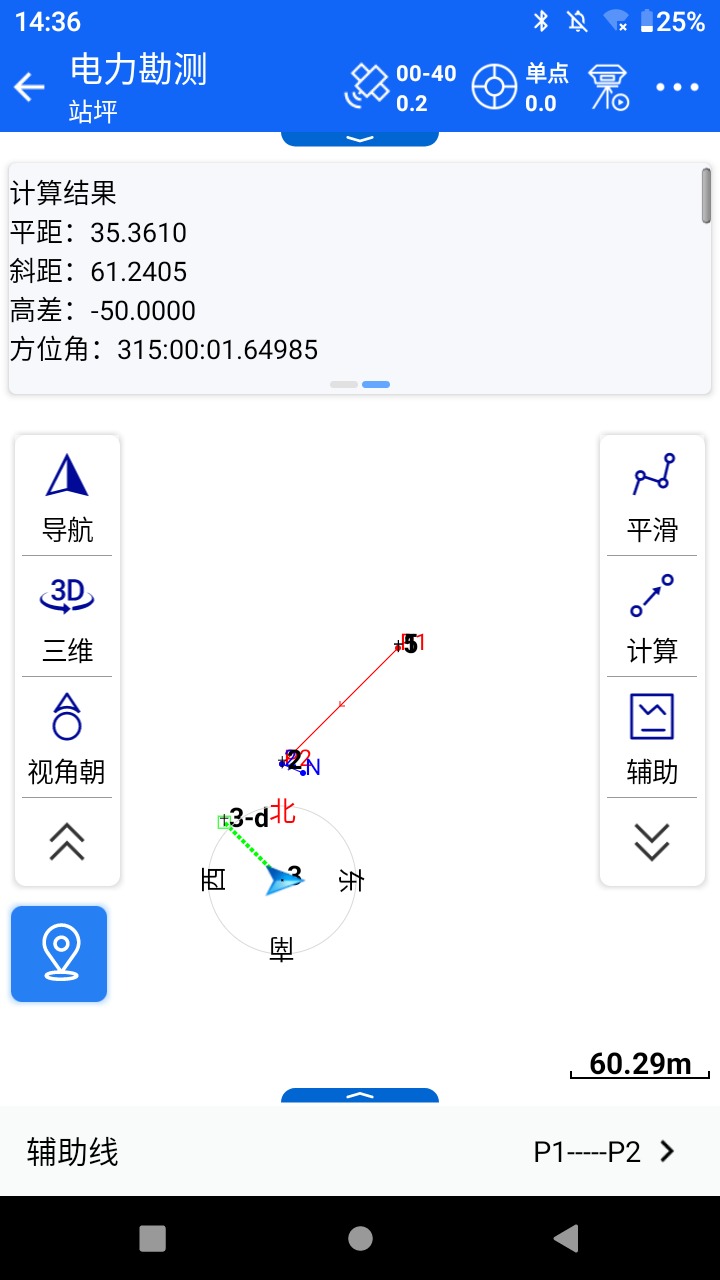

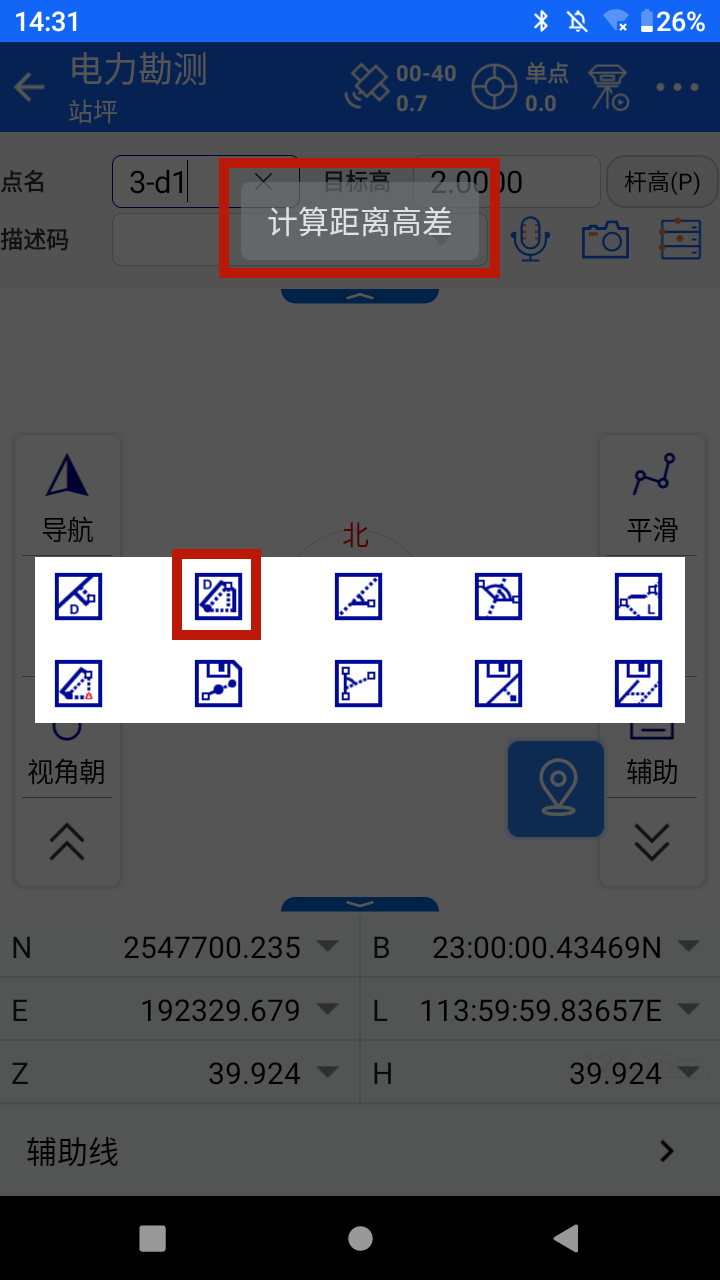

计算距离高差：点击计算距离高差，根据可伸缩信息栏提示依次在图上点选两个点，即可计算两点之间平距、斜距、高差以及方位角，计算结果显示在信息提示栏。可用于选线过程计算塔杆之间的距离高差，用于造价估算等。

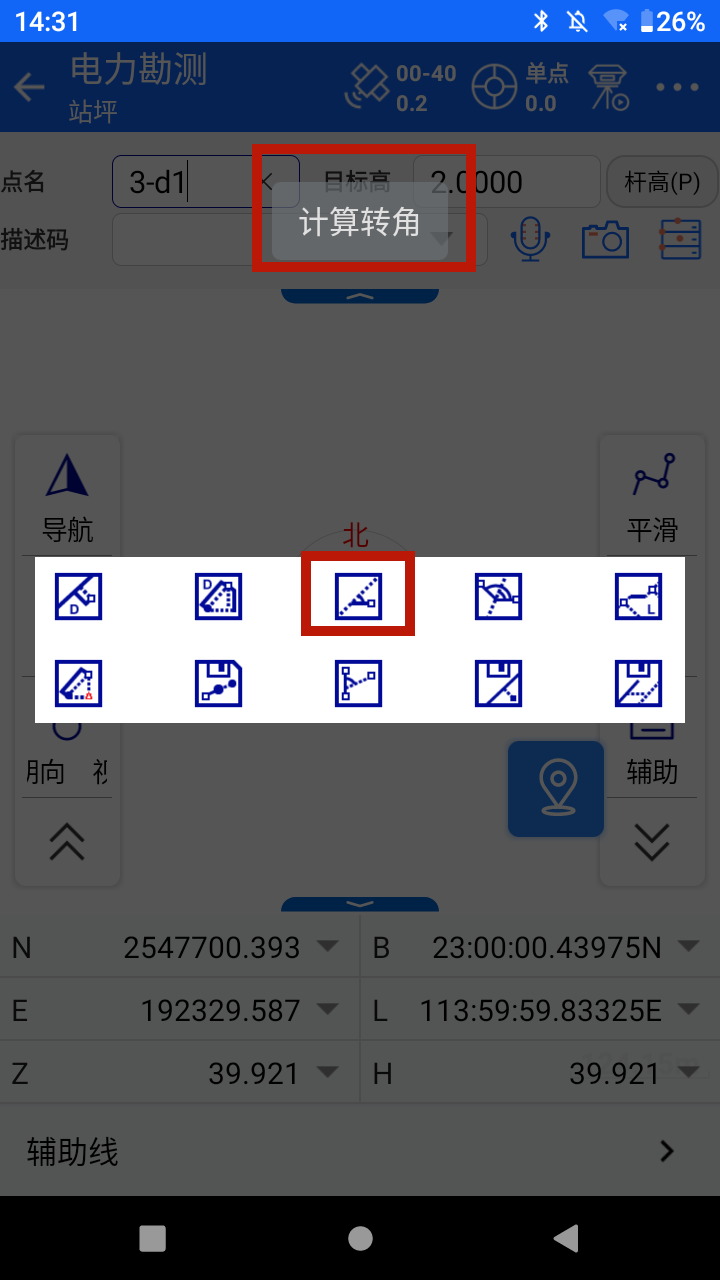

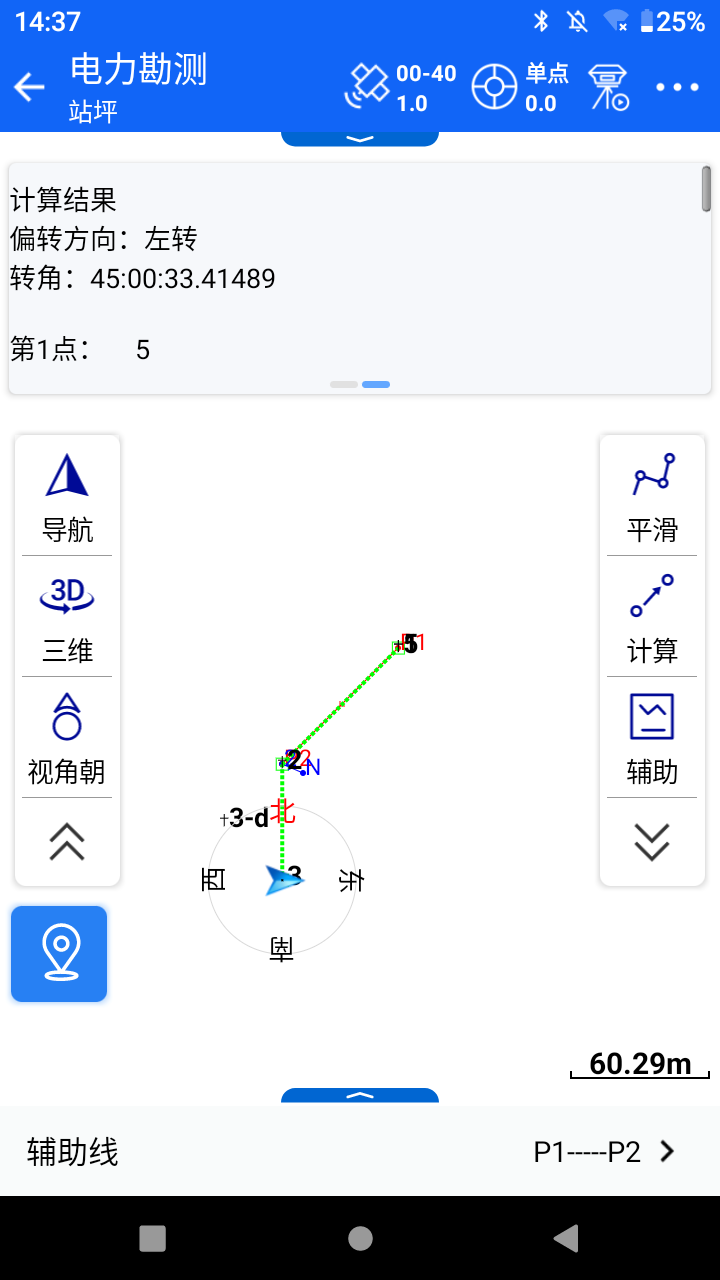

计算转角：计算顺序--先选择两个点，然后选择偏转点，即可计算出偏转点方向和转角大小。可用于选线过程计算转角，平断面测量过程计算跨越角等

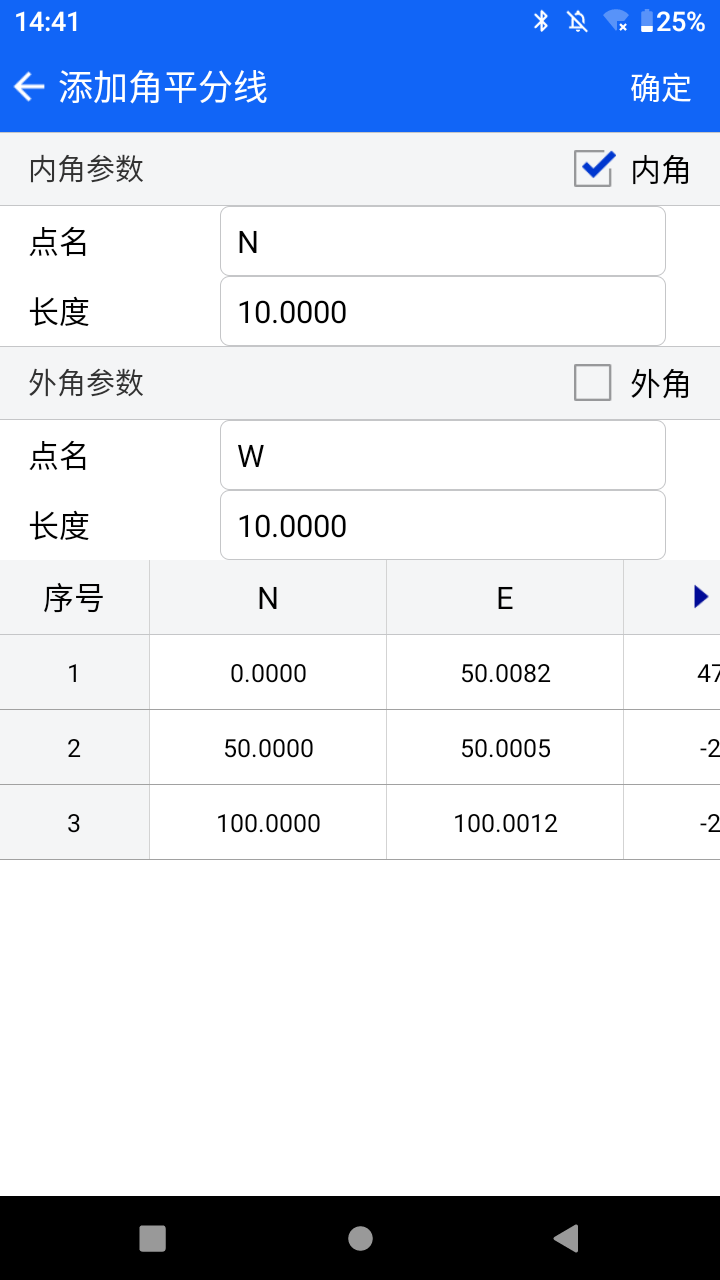

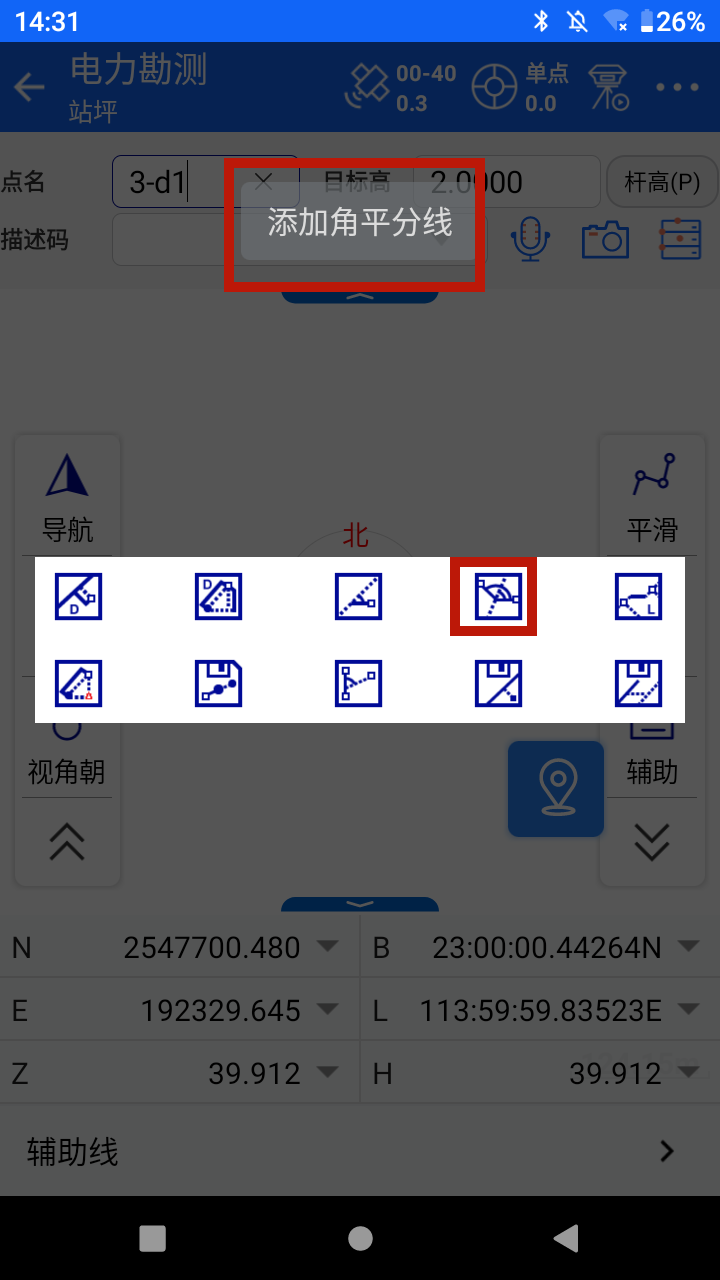

添加角平分线：根据辅助线库中的连续2段线段，添加一条角平分线，点击后会进入另外一个界面，选择性的增加外角或内角。可用于选线过程找到更合适转角等。

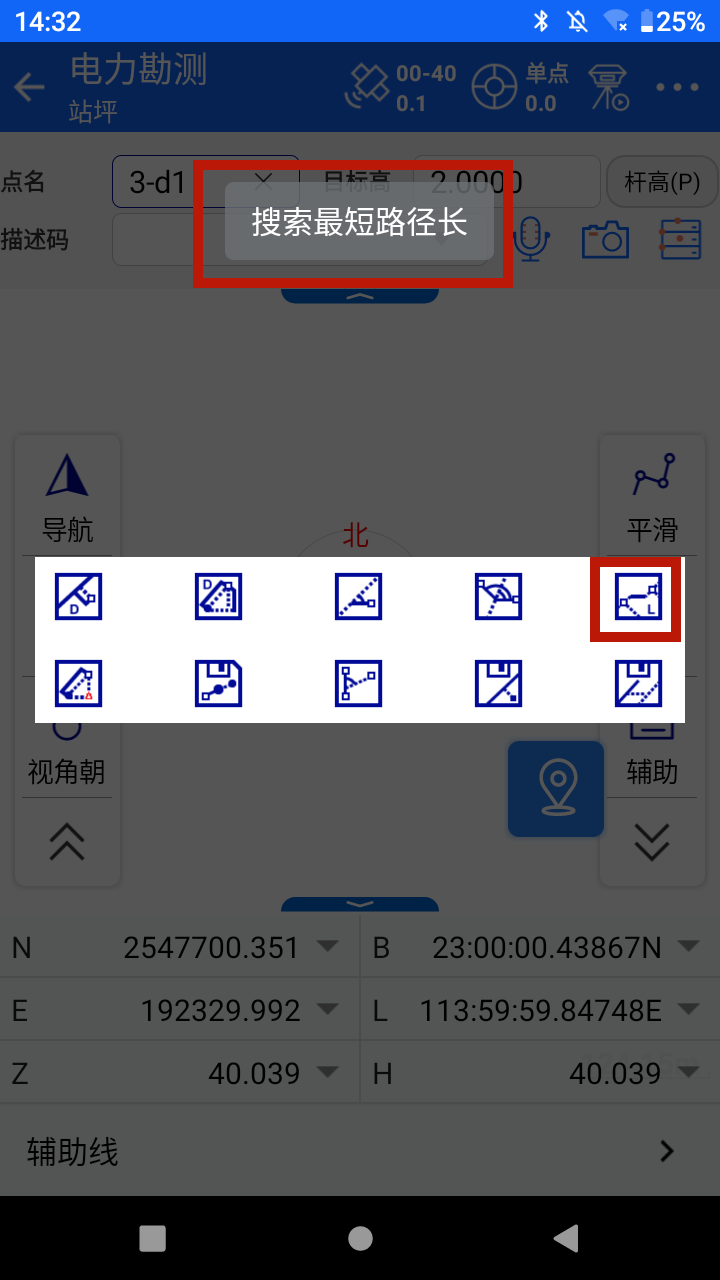

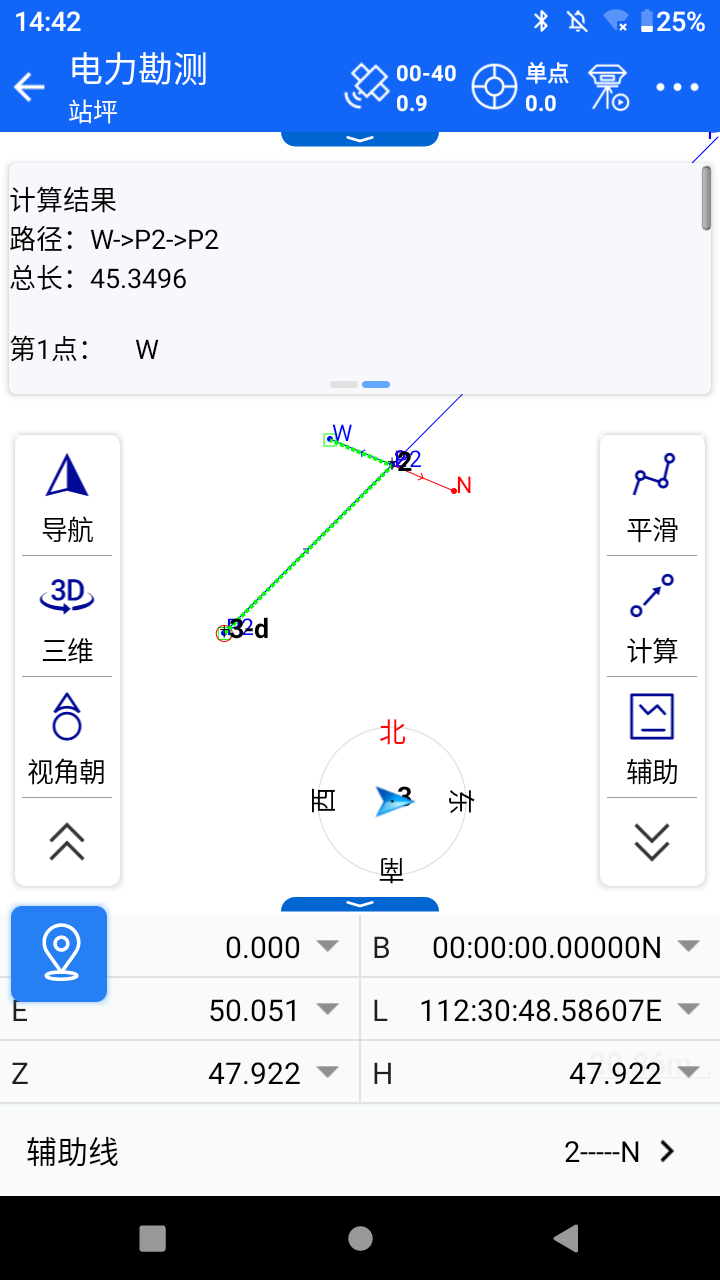

搜索最短路径长：计算顺序，在图上选择线路的起点和终点即可，不需要点选线段上的每个转角点。可用于选线过程计算线路总里程。

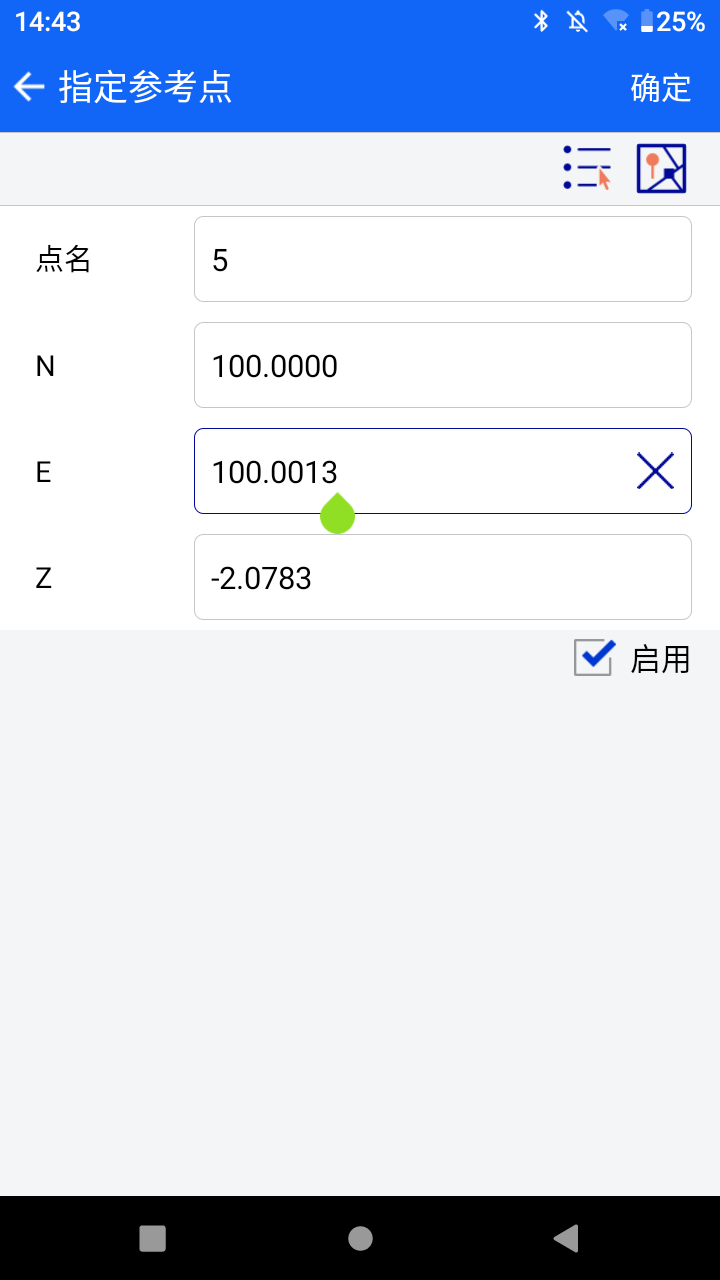

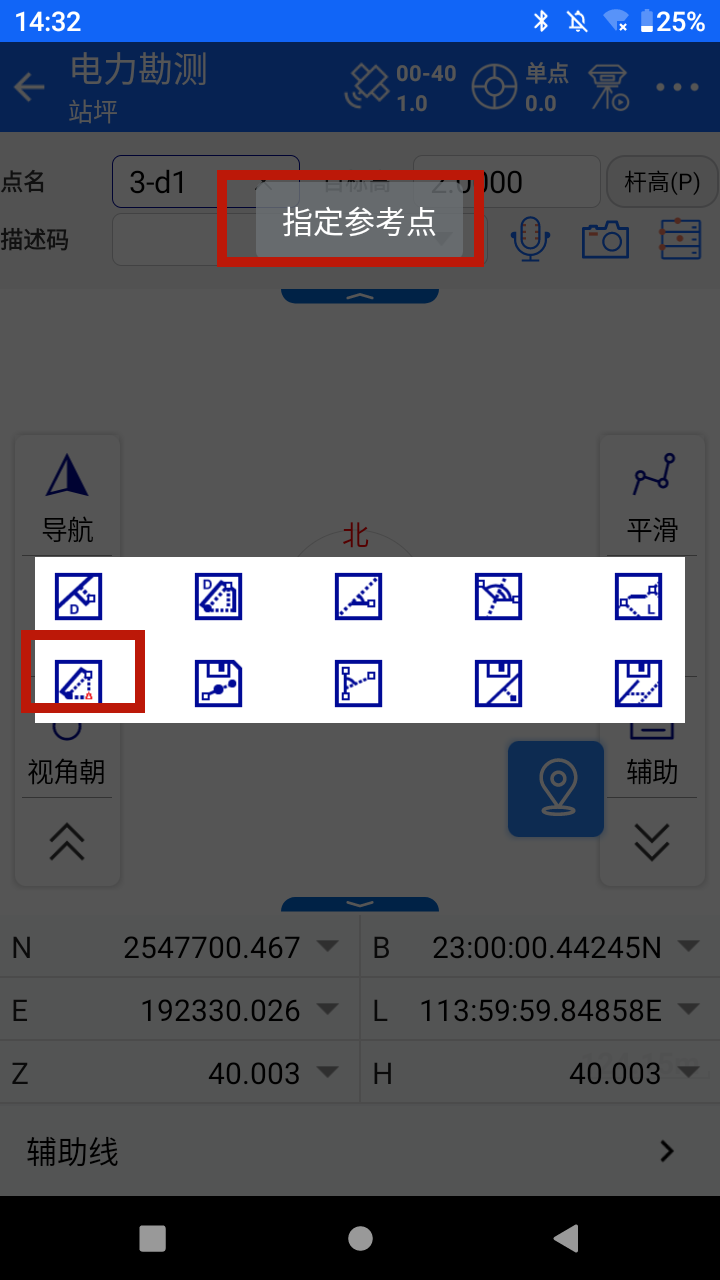

指定参考点：指定参考点用于显示当前位置与参考点之间的距离、高差。

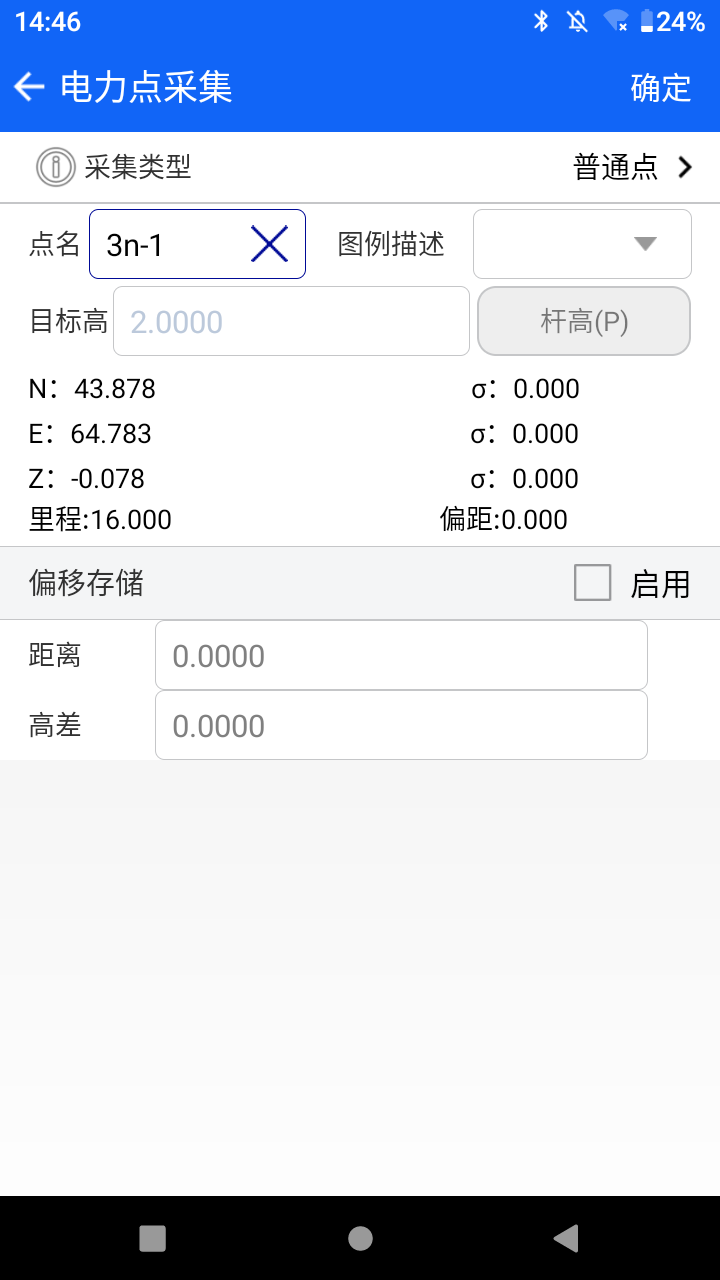

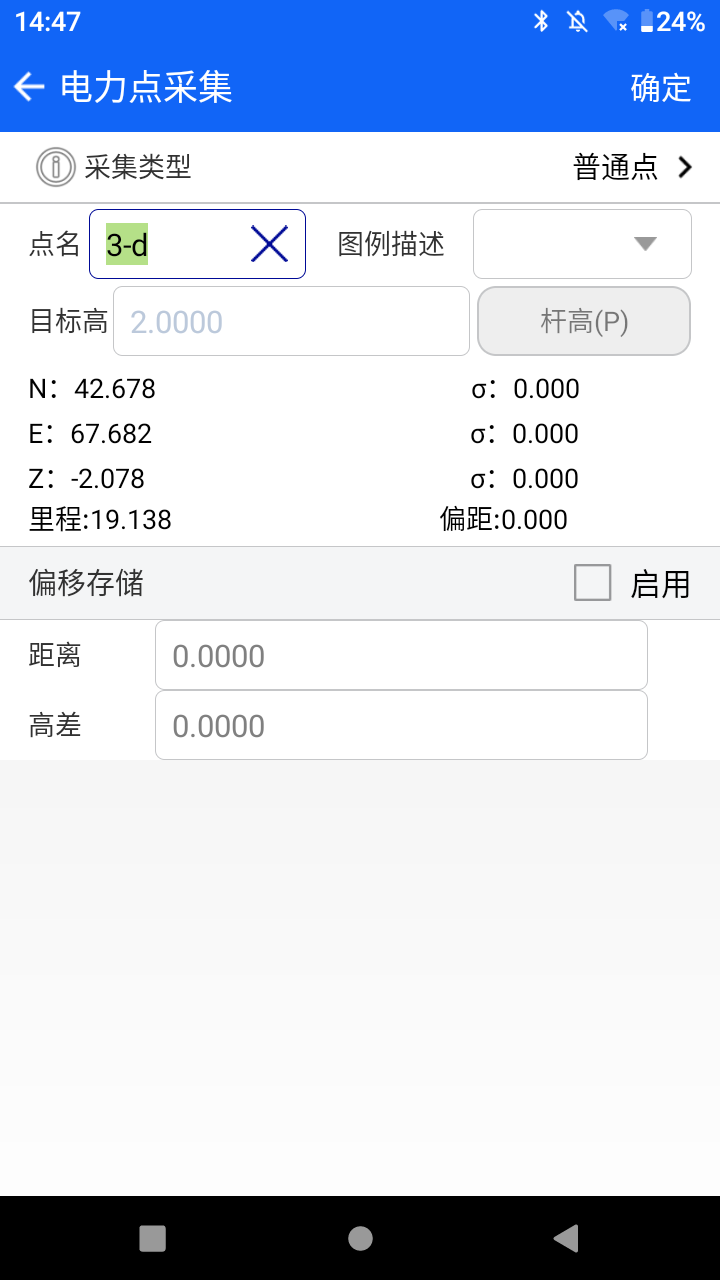

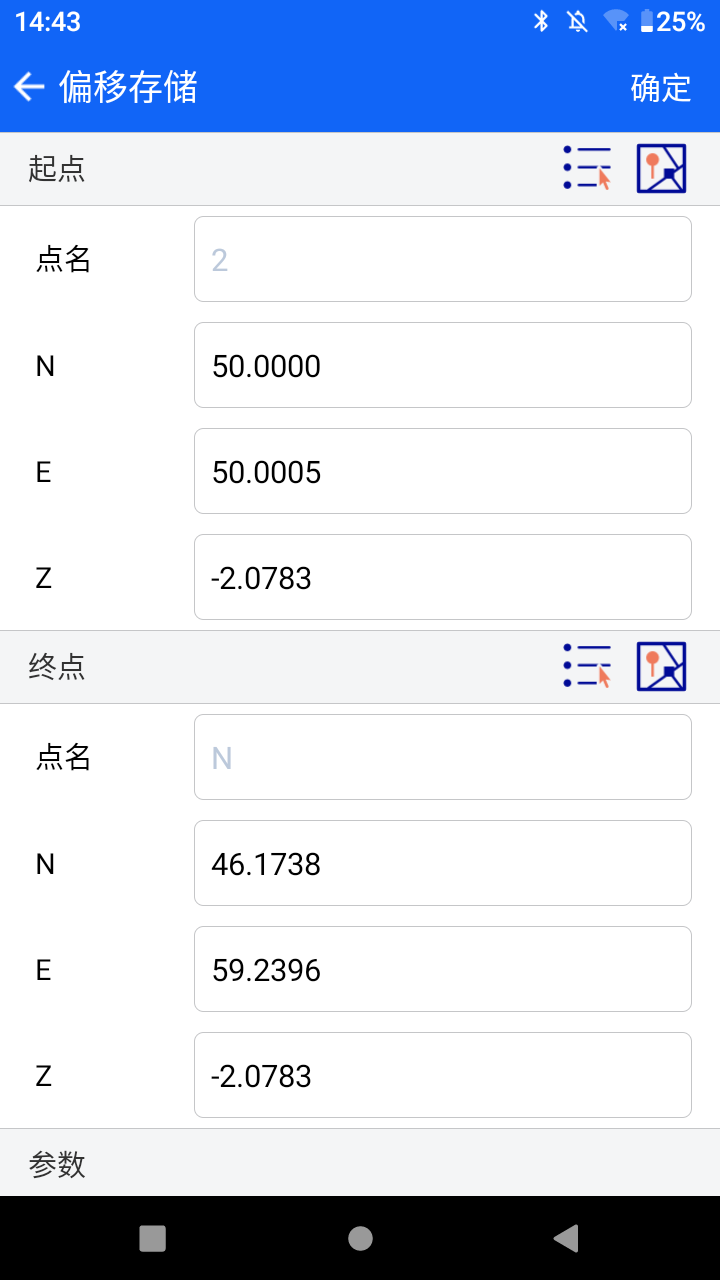

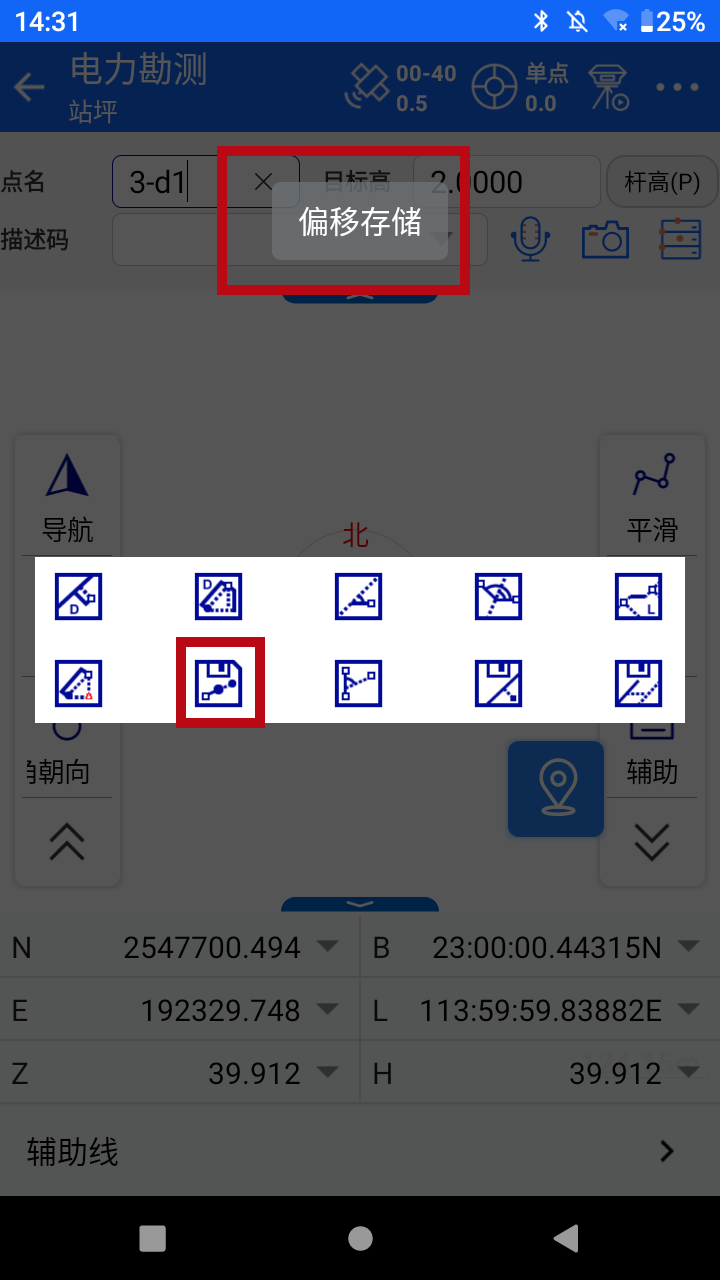

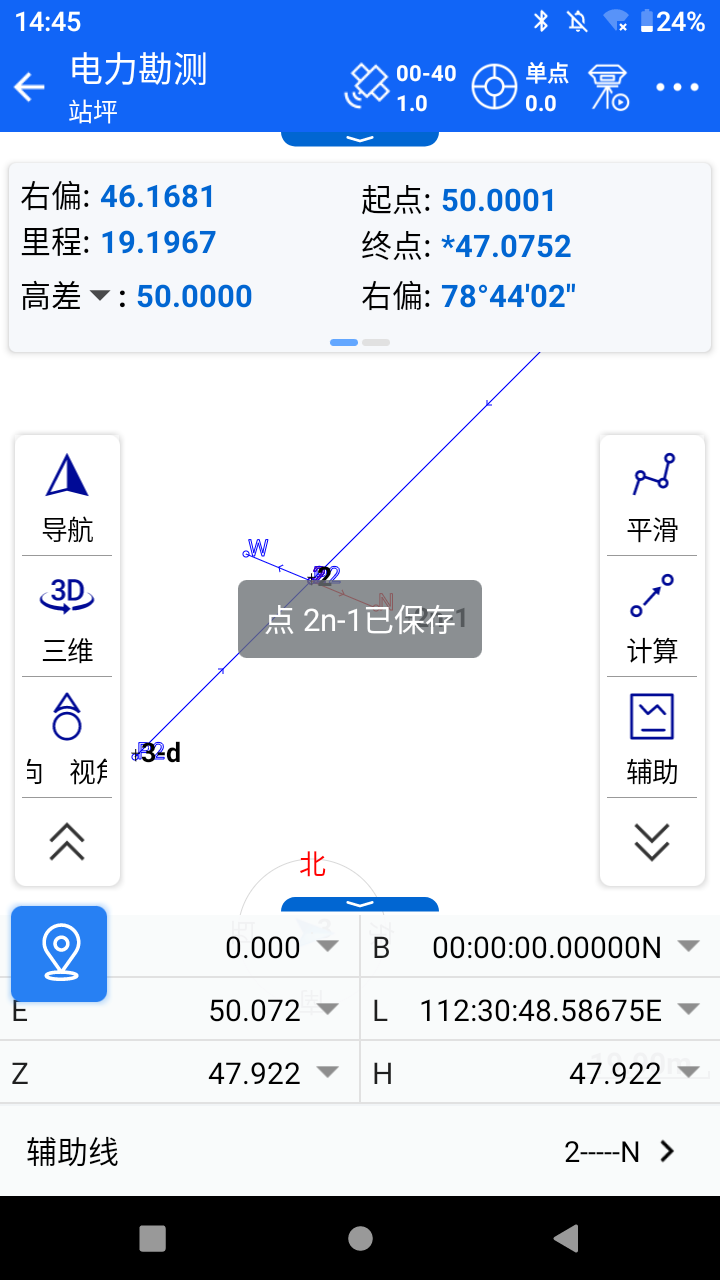

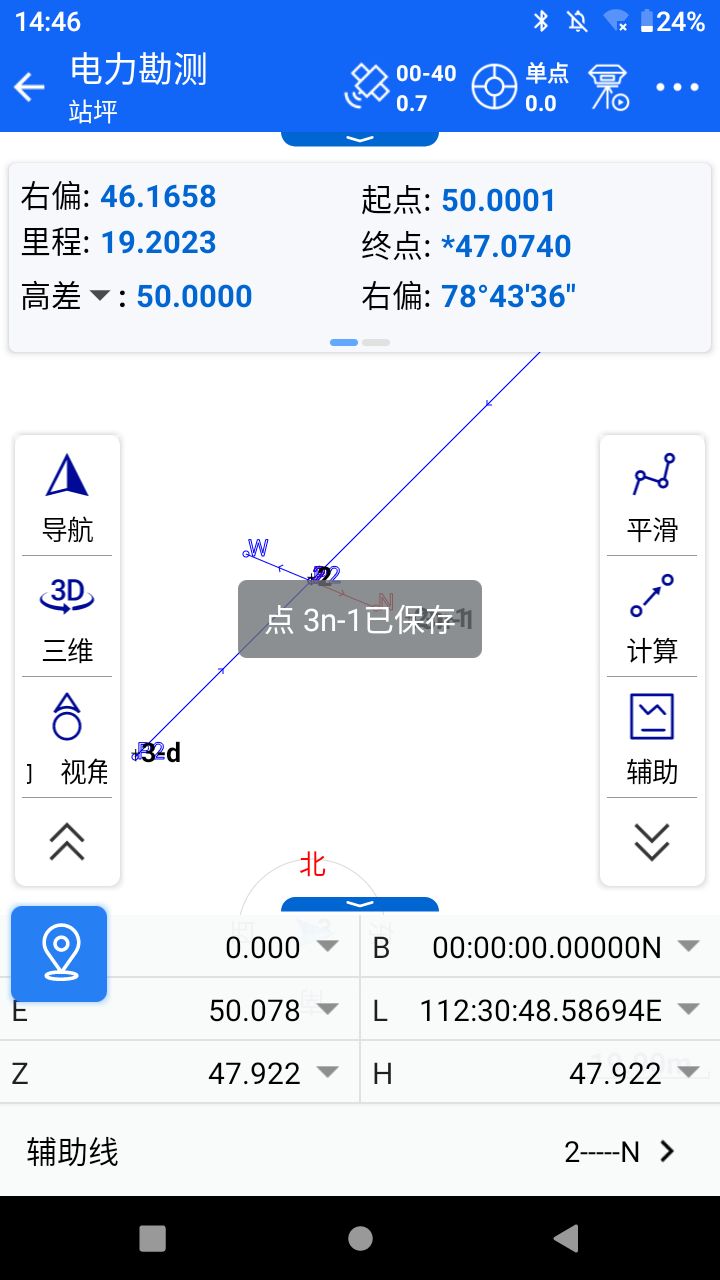

偏移存储：采集电力线上离已知点指定距离的未知点的坐标，在偏移存储界面中输入起点、终点坐标和偏点偏移的平距、高差，选择偏移类型，点击【确定】即可完成采集并存储到电力点库。

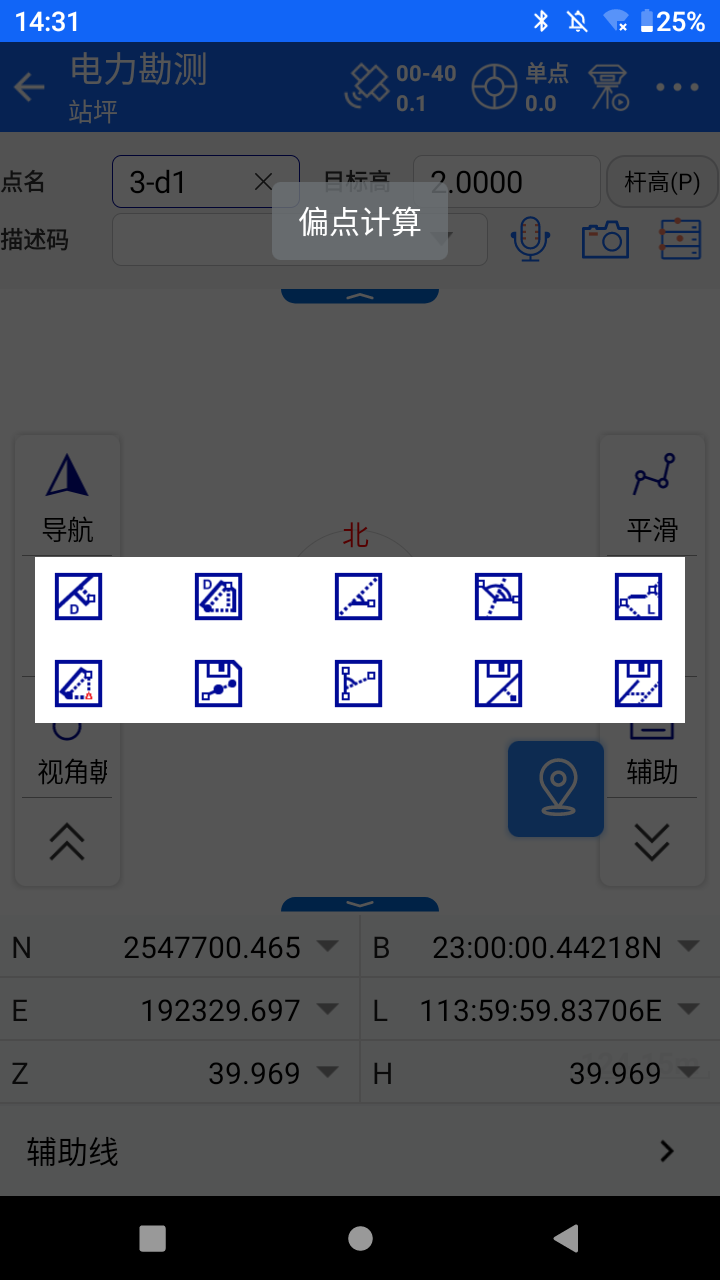

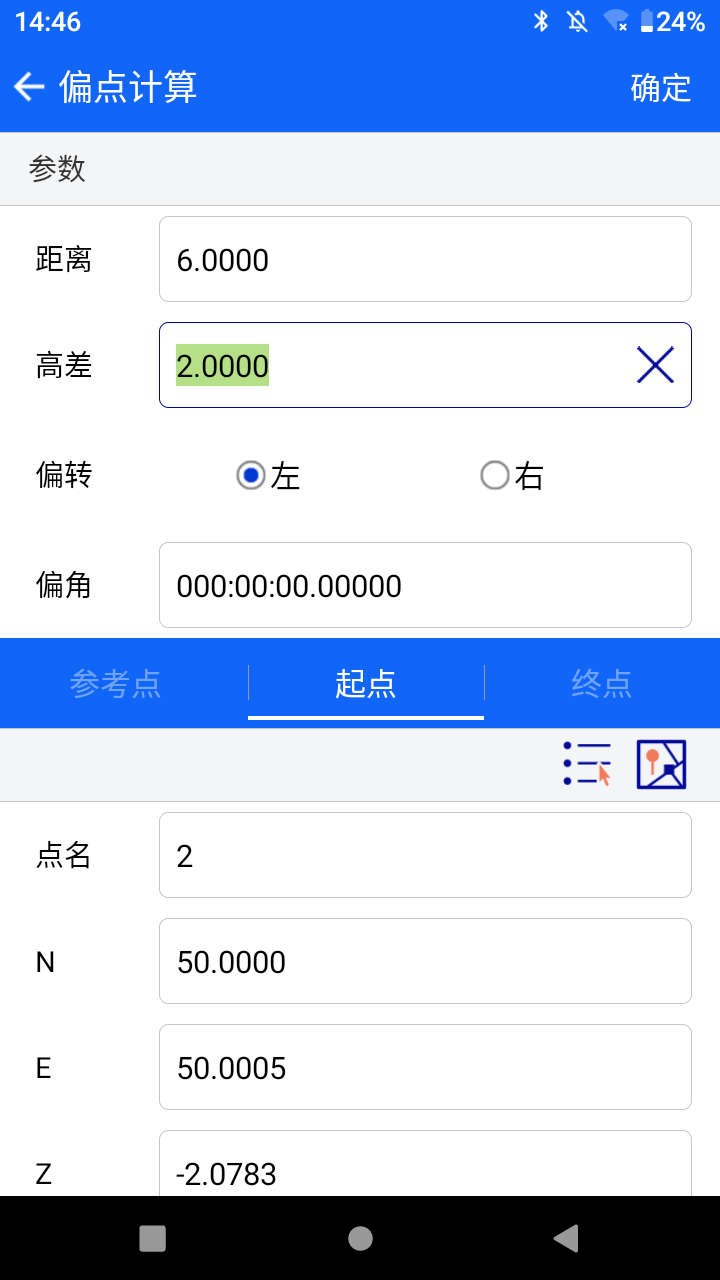

偏点计算：根据已知点的坐标，和角度、距离等已知条件，在偏点计算界面中输入起点、终点、参考点坐标，距离、高差值，设置偏转方向及偏转角，点击【确定】跳转至电力点采集界面计算出未知点的坐标并存储到电力点库，方便采集不能到达的目标。

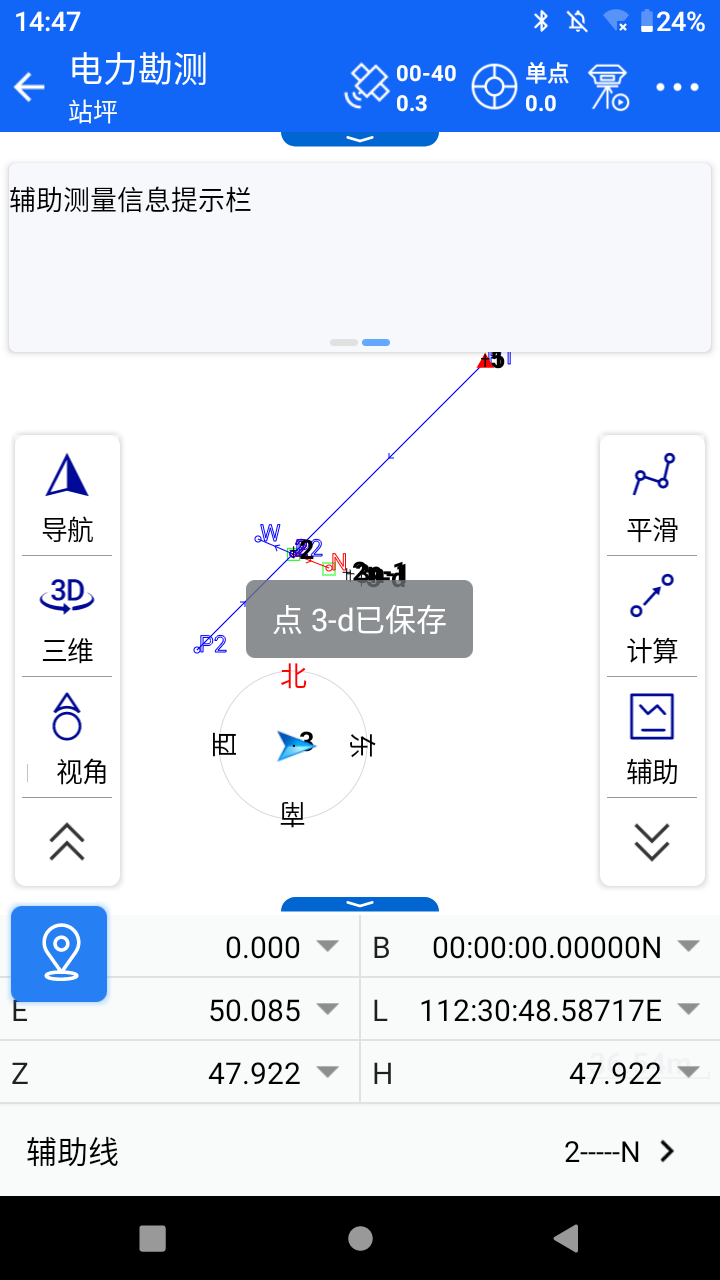

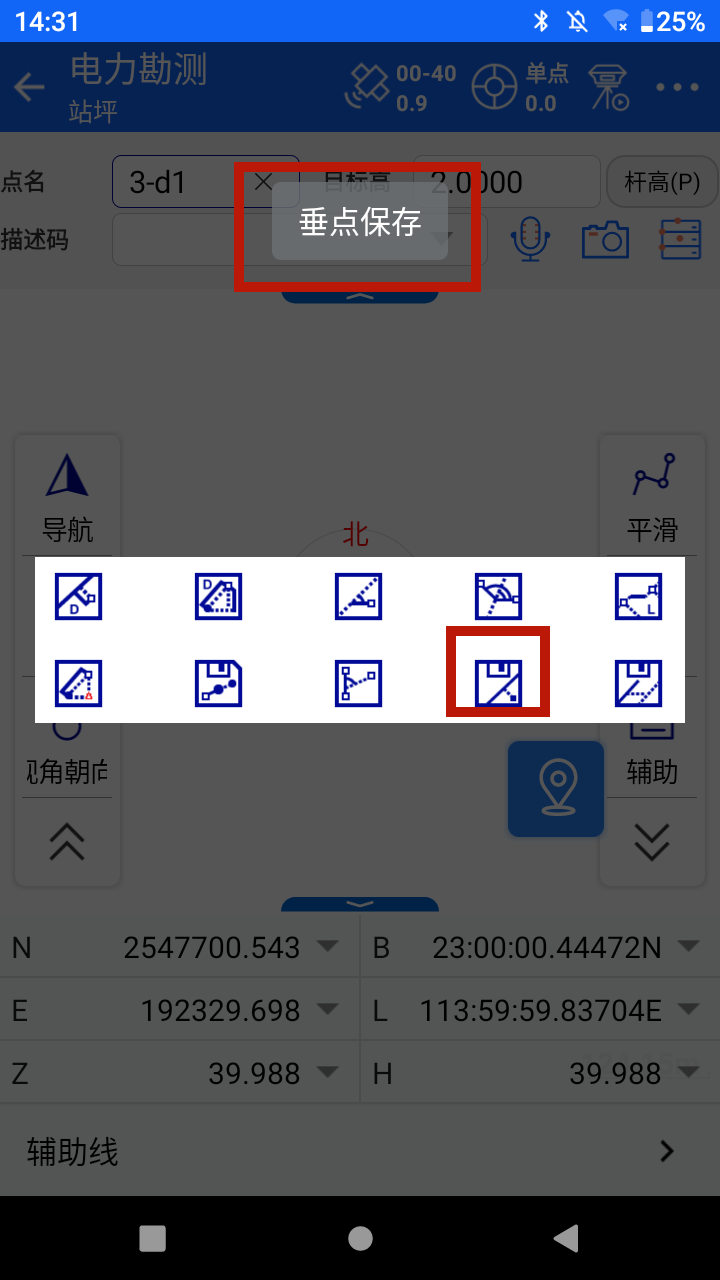

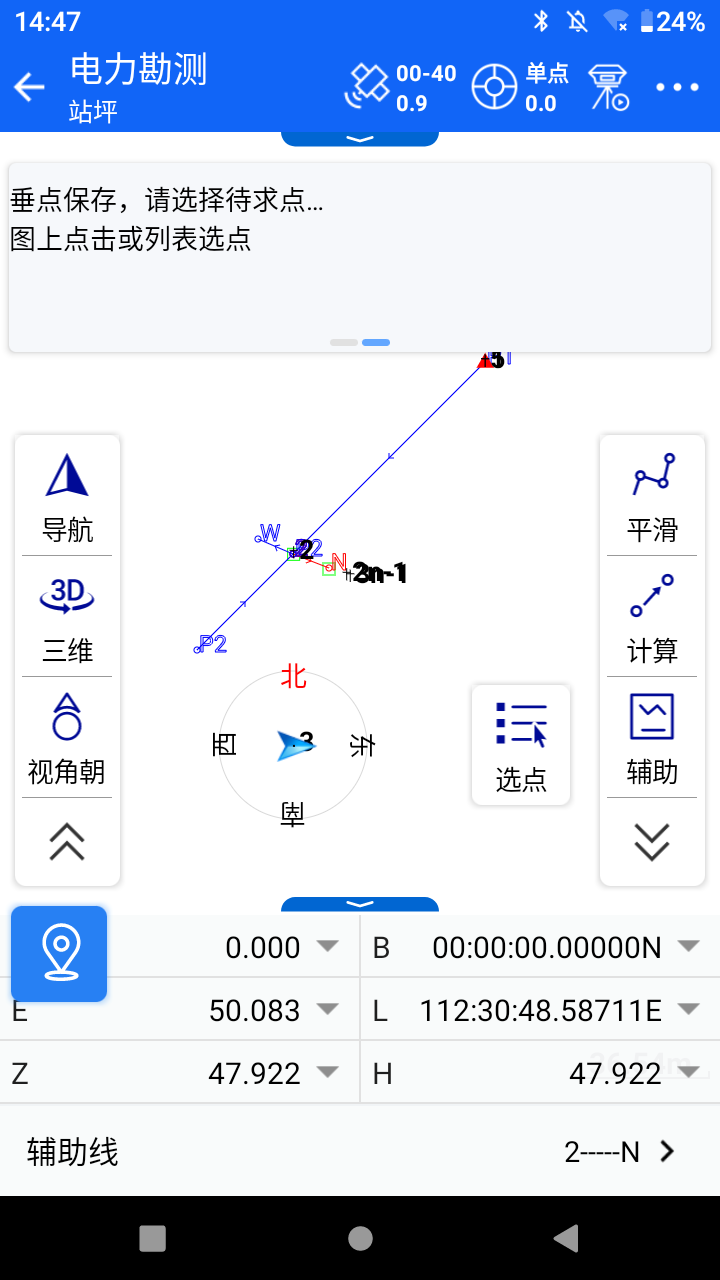

垂点保存：先从辅助线库中选择一条辅助线，再选择待求点（图上点击或列表选点），然后点击“垂点保存”保存的是所计算好的待求点在辅助线上的垂足的坐标，该点的坐标和目标高不能修改，其属性信息可以修改。

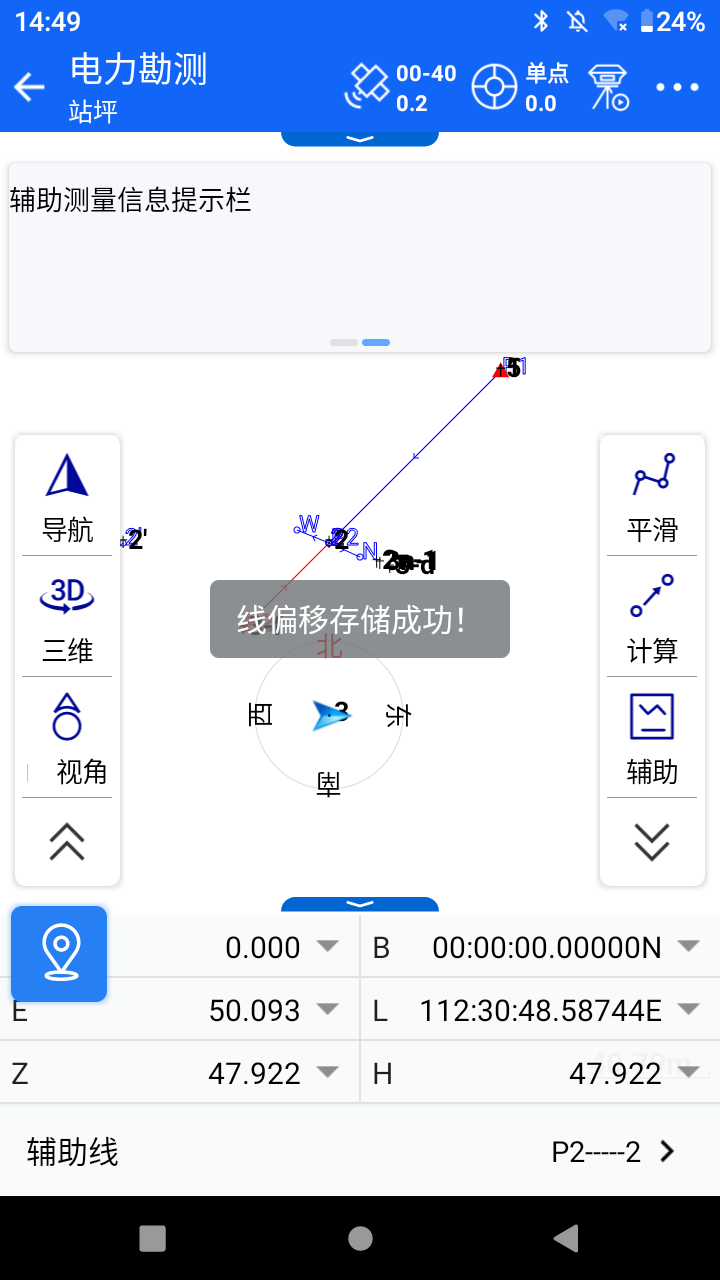

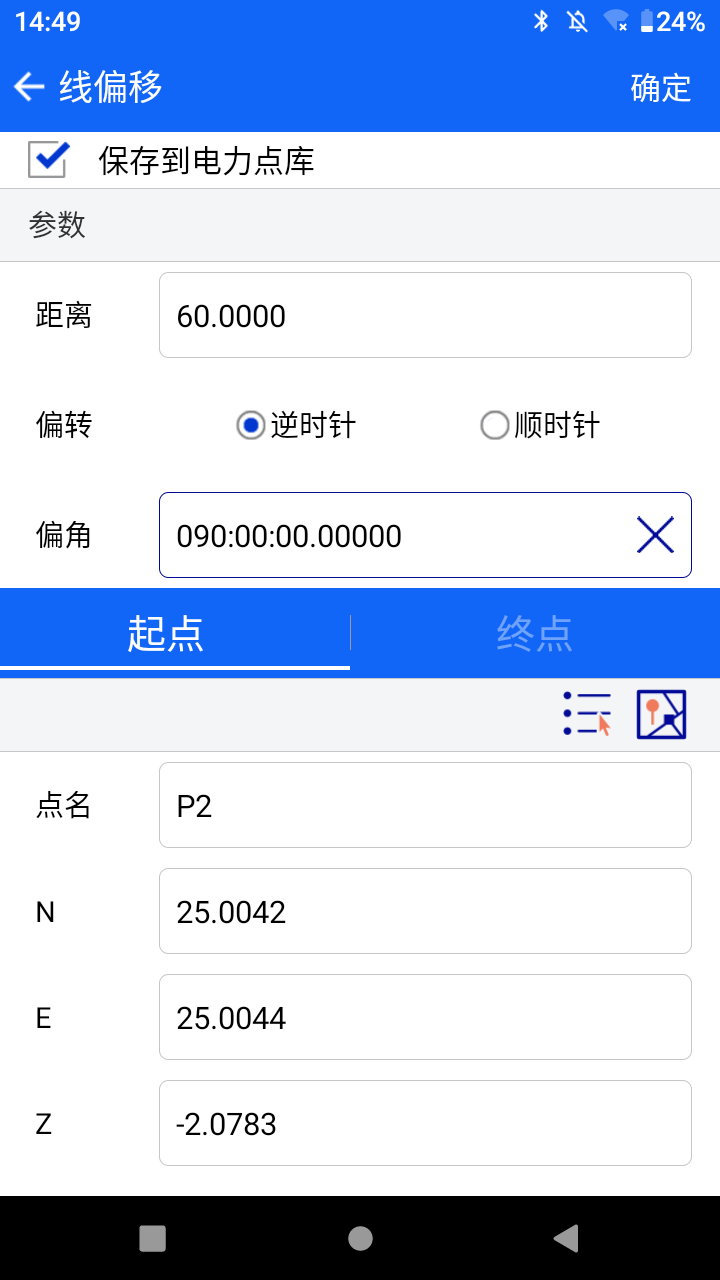

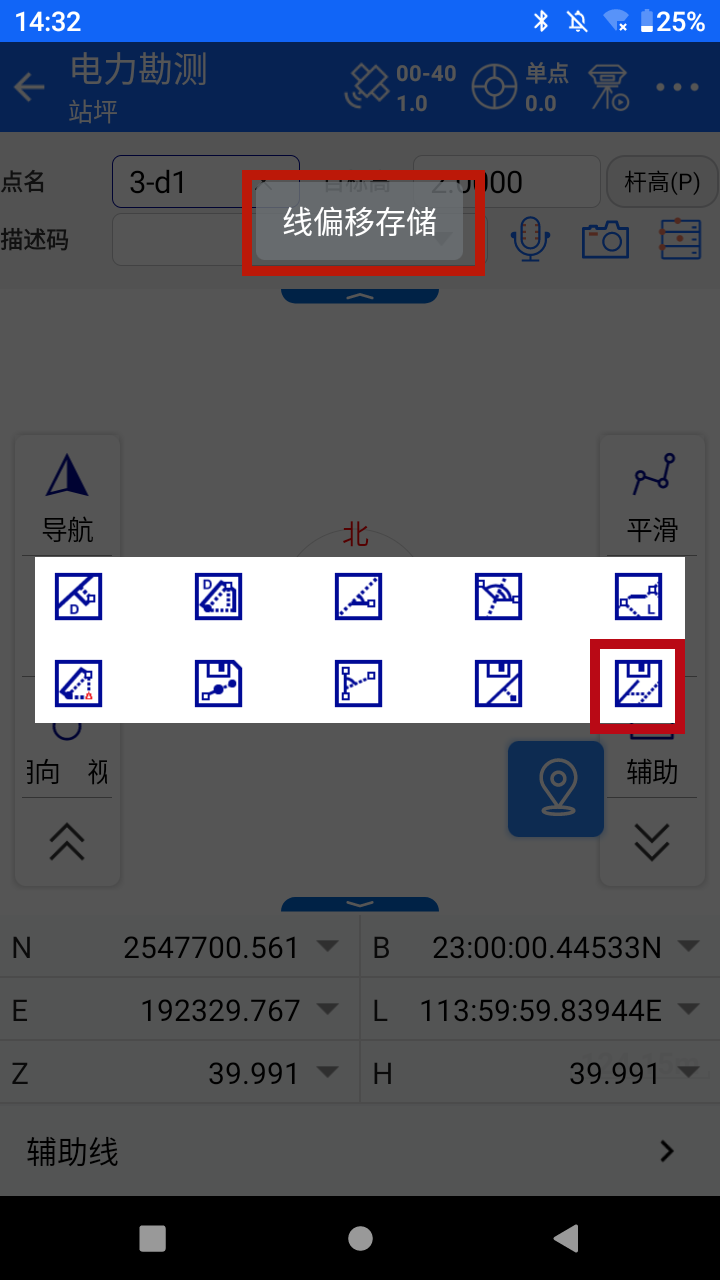

线偏移存储：求采集电力线按指定方向平移到指定距离的未知电力线。先从辅助线库中选择一条电力线，然后点击“线偏移存储”，输入偏移的距离及偏转方向以及偏角，偏转方向是相对于正北方向左偏/右偏并输入偏角大小。
