参数计算
要点:参数点对准备-选择计算类型-计算并应用
(如遇视频无法播放,请连接WiFi后进行尝试)
1、参数点对准备

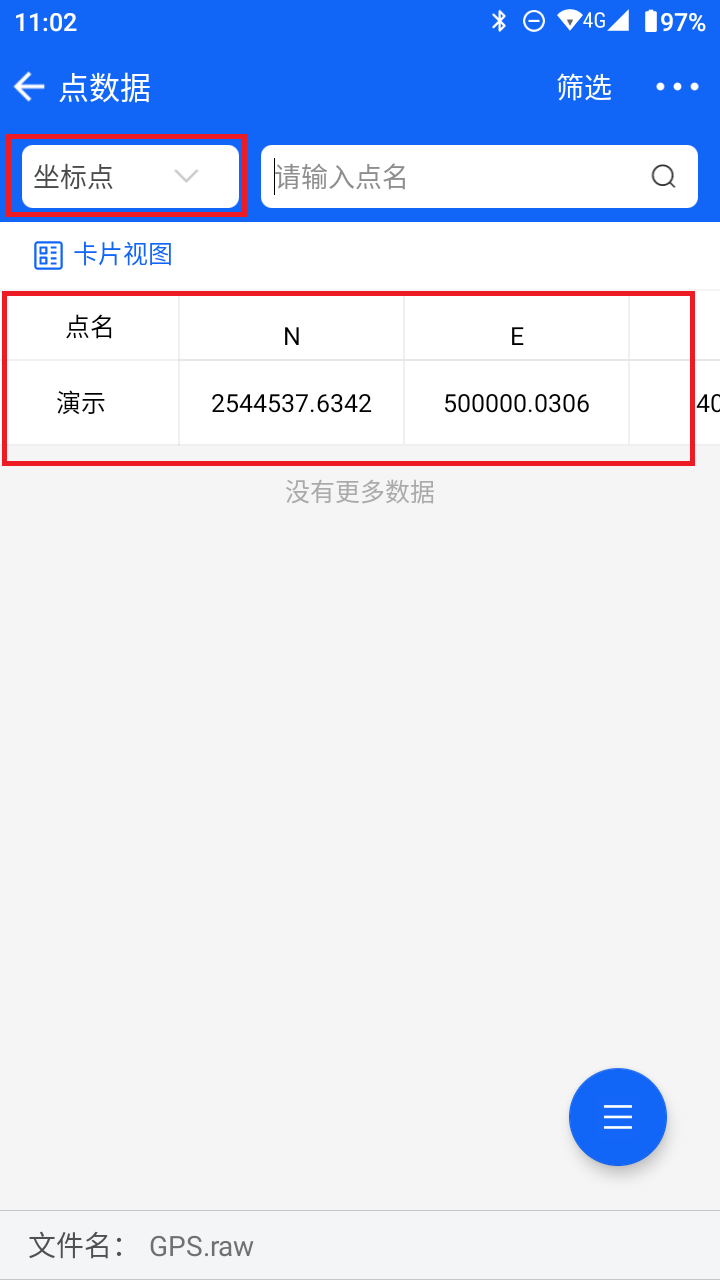

打开项目主界面,点击坐标系统模块,检查当前项目是否有参数。备注:没有打√说明没有参数
四参数为例,测区周围至少2个已知点参与四参数计算,先将两个已知点坐标录入到控制点库里,在项目主界面点击进入点数据
选择控制点,在控制点界面点击添加录入已知点坐标
完成已知点坐标录入控制点库之后,点击左上角返回,然后去对应的两个已知点位置,碎部测量分别采集移动站实时坐标数据
移动站达到固定解,中误差3cm左右,输入点名,杆高值,点击手动采集按钮进行点位数据采集保存操作
完成两个控制点坐标的采集之后,进入参数计算界面,点击添加按钮进行点对的添加
源点选择刚刚采集的坐标点数据,点击列表选点进行添加,如选择gps1
目标点坐标在控制点点库列表选点调入,如gps1(注意要与源点位置采集的坐标对应)
如此操作两次完成两个点对的添加之后,方可进行参数计算
2、选择计算类型
点击参数计算类型选项,一般我们选择四参数+高程拟合就可以
3、计算并应用
勾选添加的坐标点,点击计算按钮,开始算转换参数
一般尺度大小接近于1
确认参数结果后,点击应用按钮,可将参数应用到坐标系统中
我们可以进入坐标系统中查看参数应用情况,计算参数的值已经成功应用,参数计算步骤完成
进阶:一键匹配功能
备注:一键匹配功能说明
源点采集时命名与输入控制点的名称需要保存一致

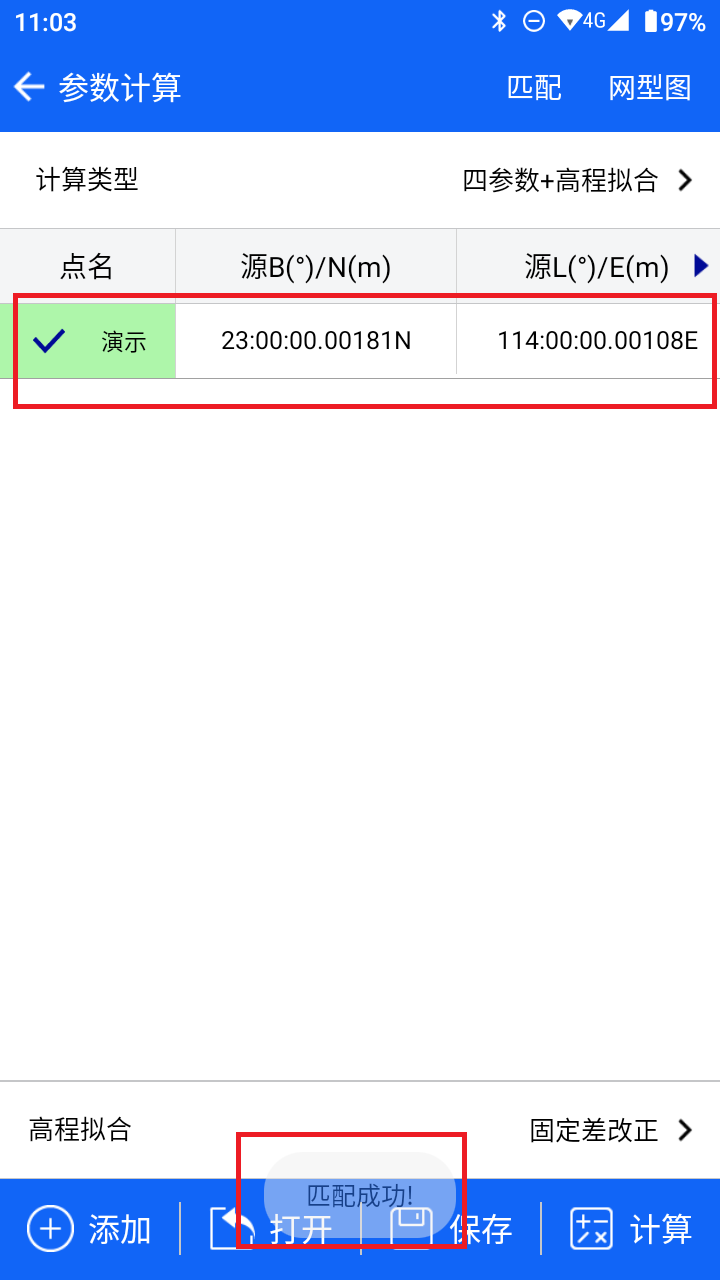

然后去参数计算界面,点参数计算界面的匹配按钮
提示匹配成功按钮,参数计算界面成功添加参数计算的点
