边坡断面库——挡土墙设计
(如遇视频无法播放，请连接WiFi后进行尝试)
挡土墙通常分为两种：填方路堤挡墙（路肩墙或路堤墙两种）和挖方路堑挡墙两种。
备注：填方档土墙的编辑顺序是从墙面开始编辑，自上往下按顺序添加
备注：挖方档土墙的编辑顺序是从墙背开始编辑，自上往下按顺序添加

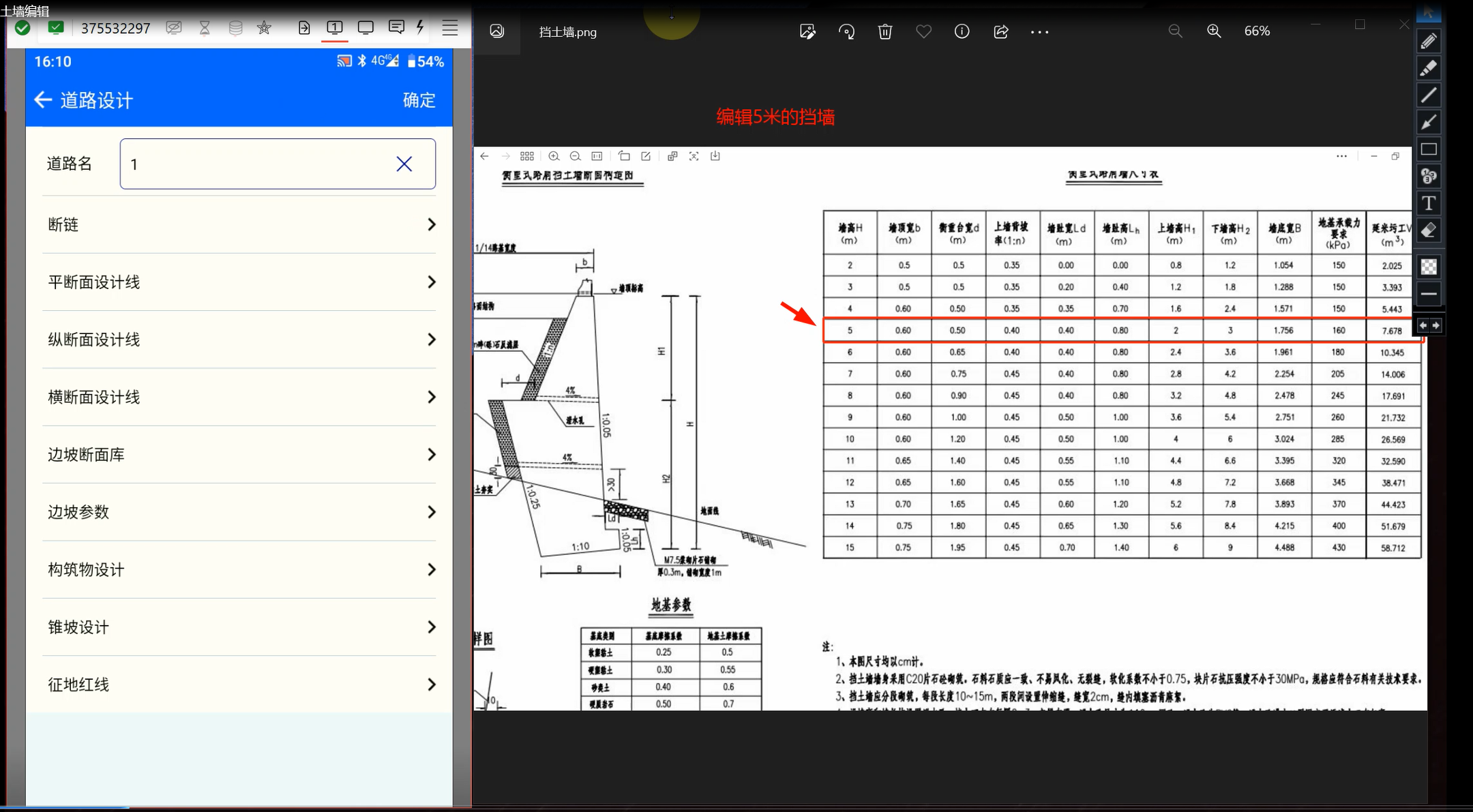

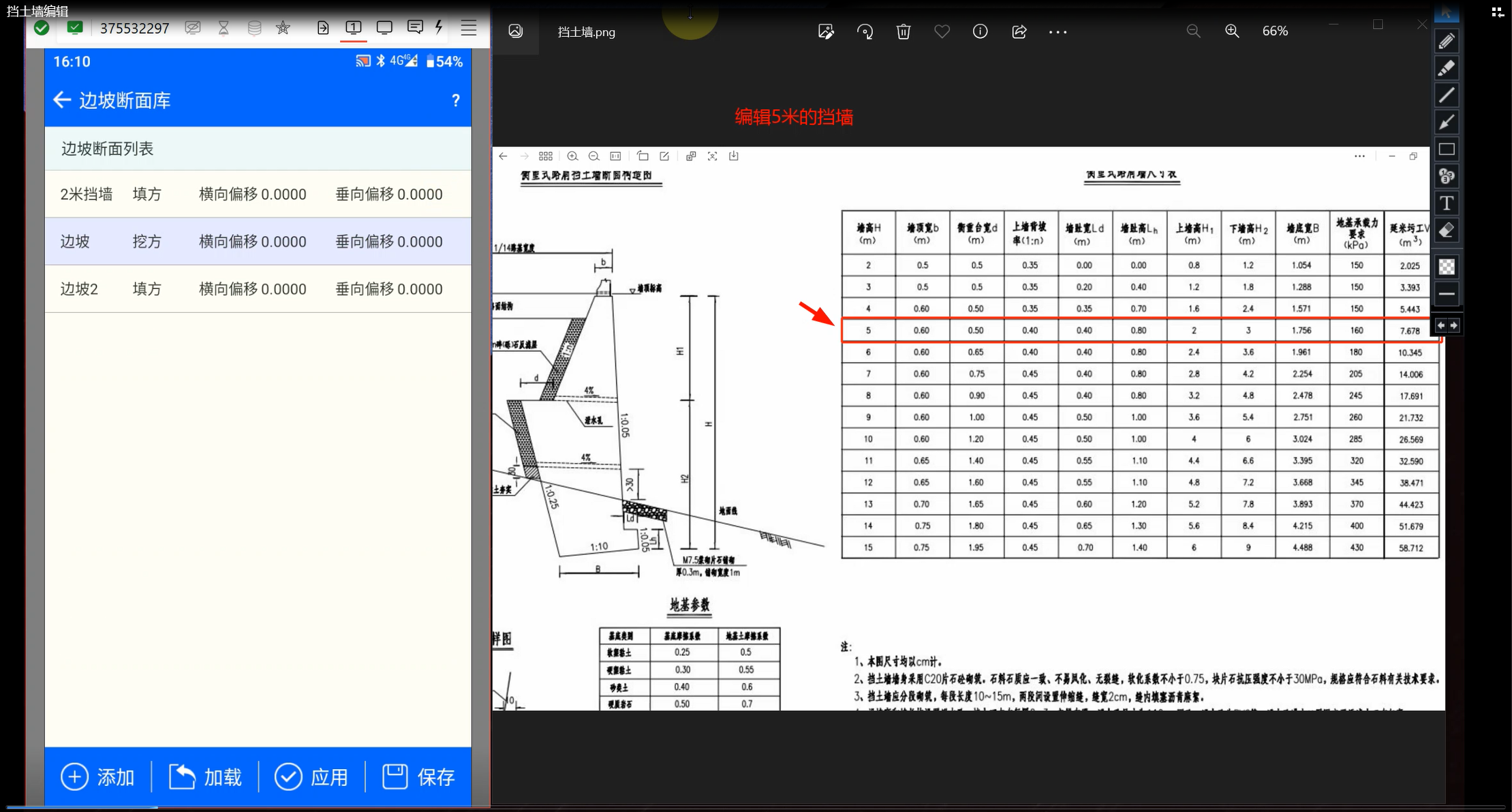

下面开始编辑5米挡土墙，点边坡断面库
点左下角添加，选择填方
录入名称“5米挡土墙”，演示默认横向偏移录入0，垂向偏移录入0
备注：根据实际情况录入横向偏移和垂向偏移准确数值
挡土墙新建后，开始根据挡土墙设计表，按照顺时针坡面进行录入

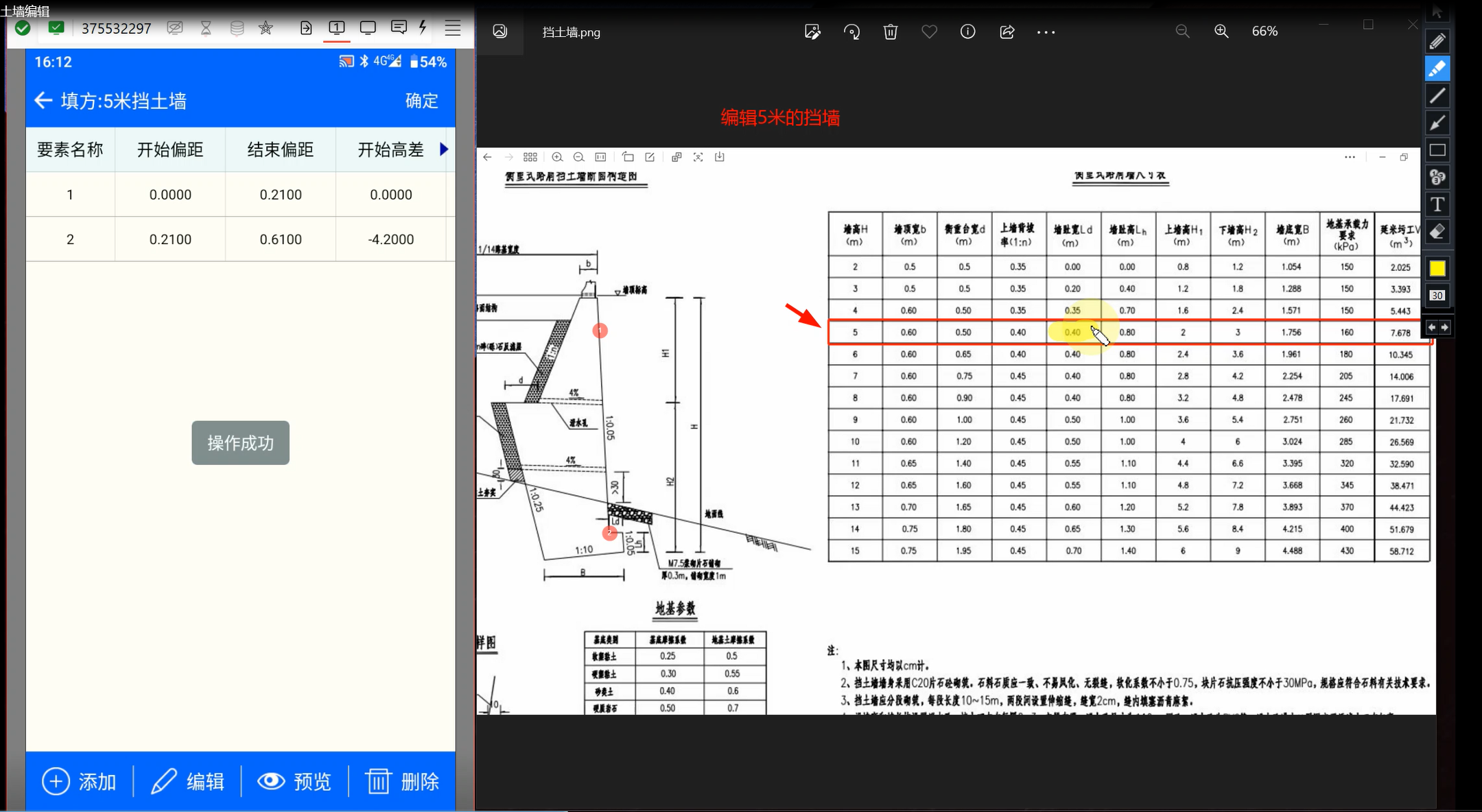

先录入1号坡面，坡比1:0.05，坡高4.2m(H-Lh)，编辑后点确认

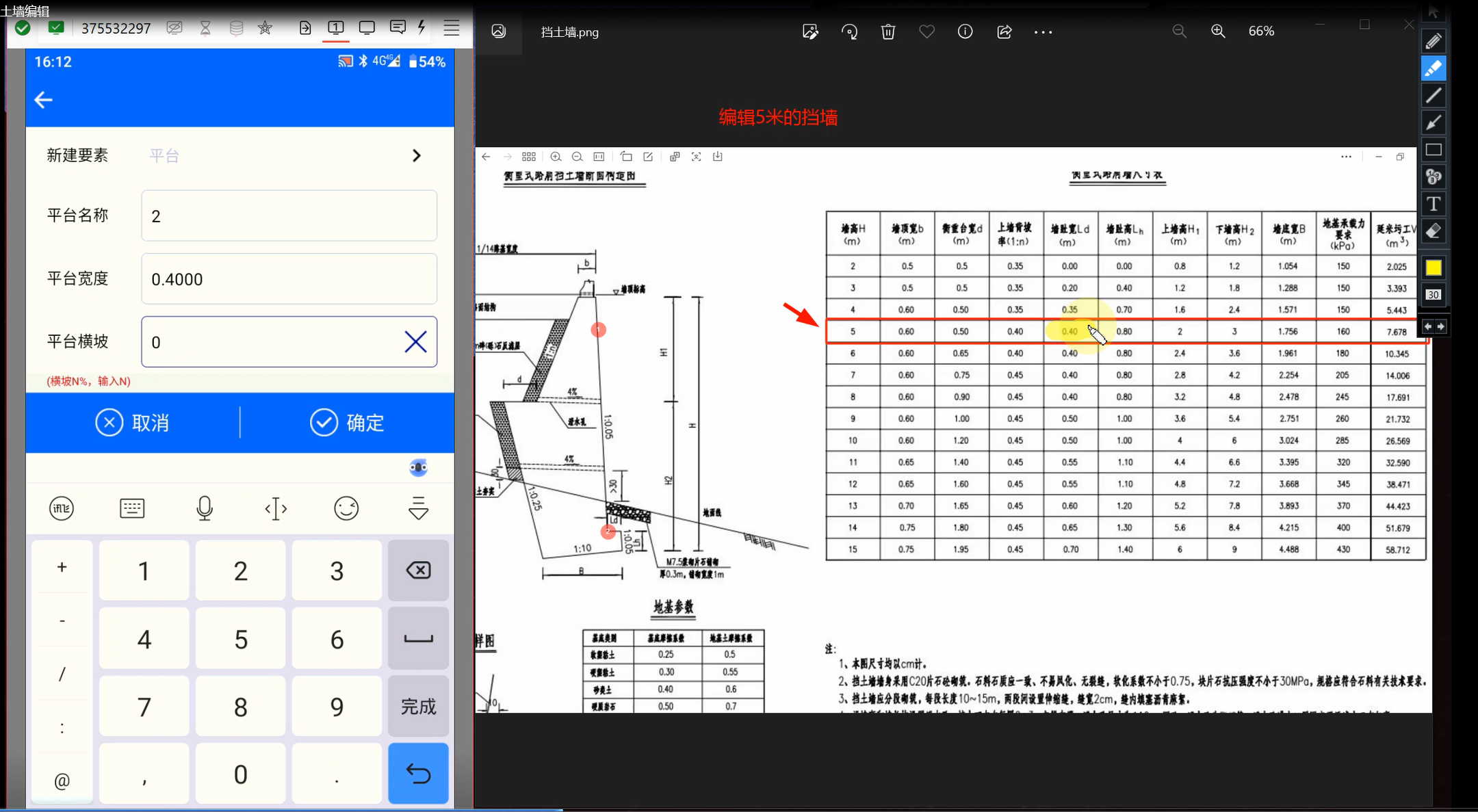

接下来录入2号平台，坡度为0，宽度为0.4m
接下来录入3号坡面，坡度为1:0.05，坡高0.8m（Lh）
接下来录入4号坡面，坡度为1:10，坡比输入-10，通过三角函数计算出坡高Hb为0.1756m

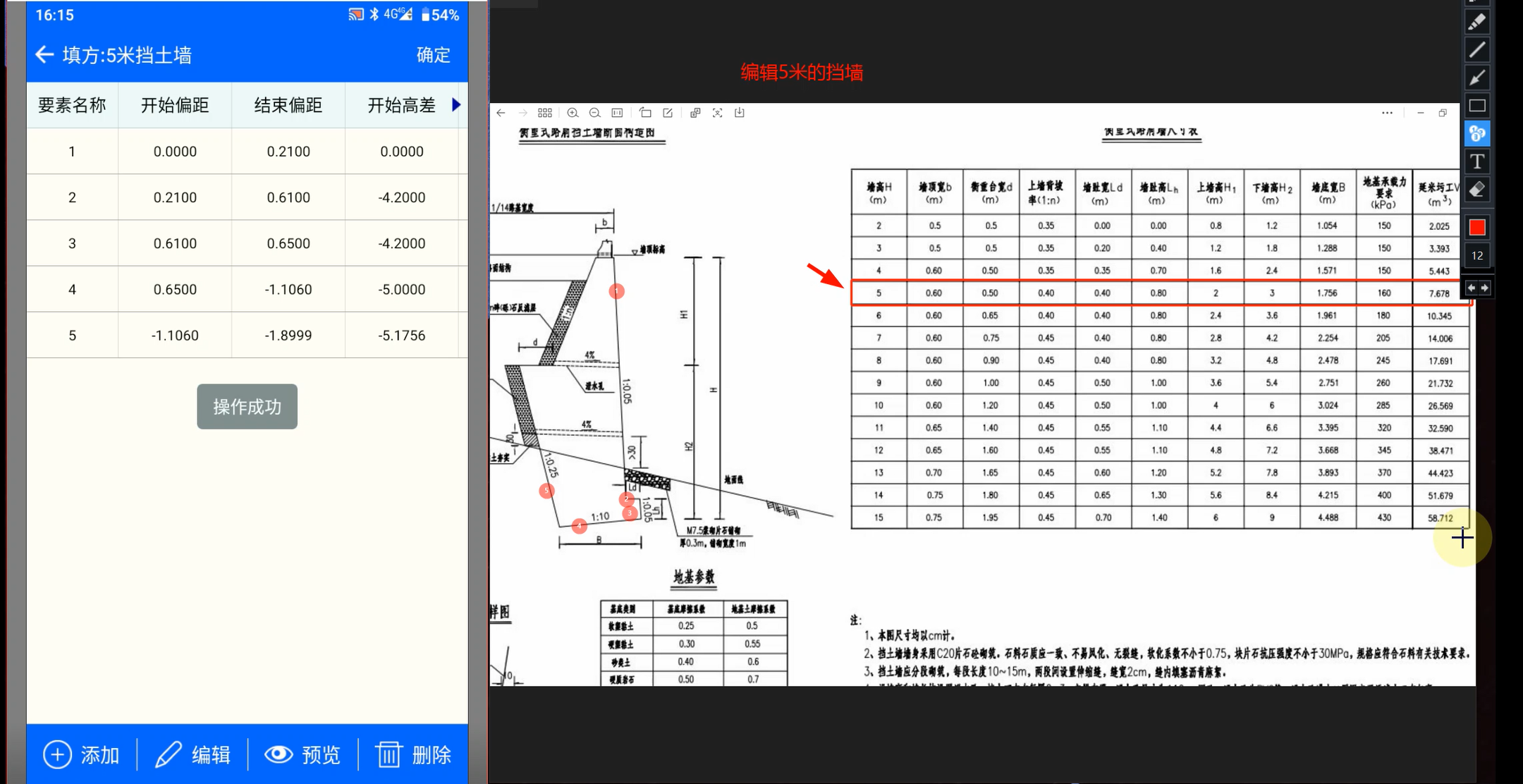

接下来录入5号坡面，坡度为1:0.25，坡高-3.1756m（H2+Hb）

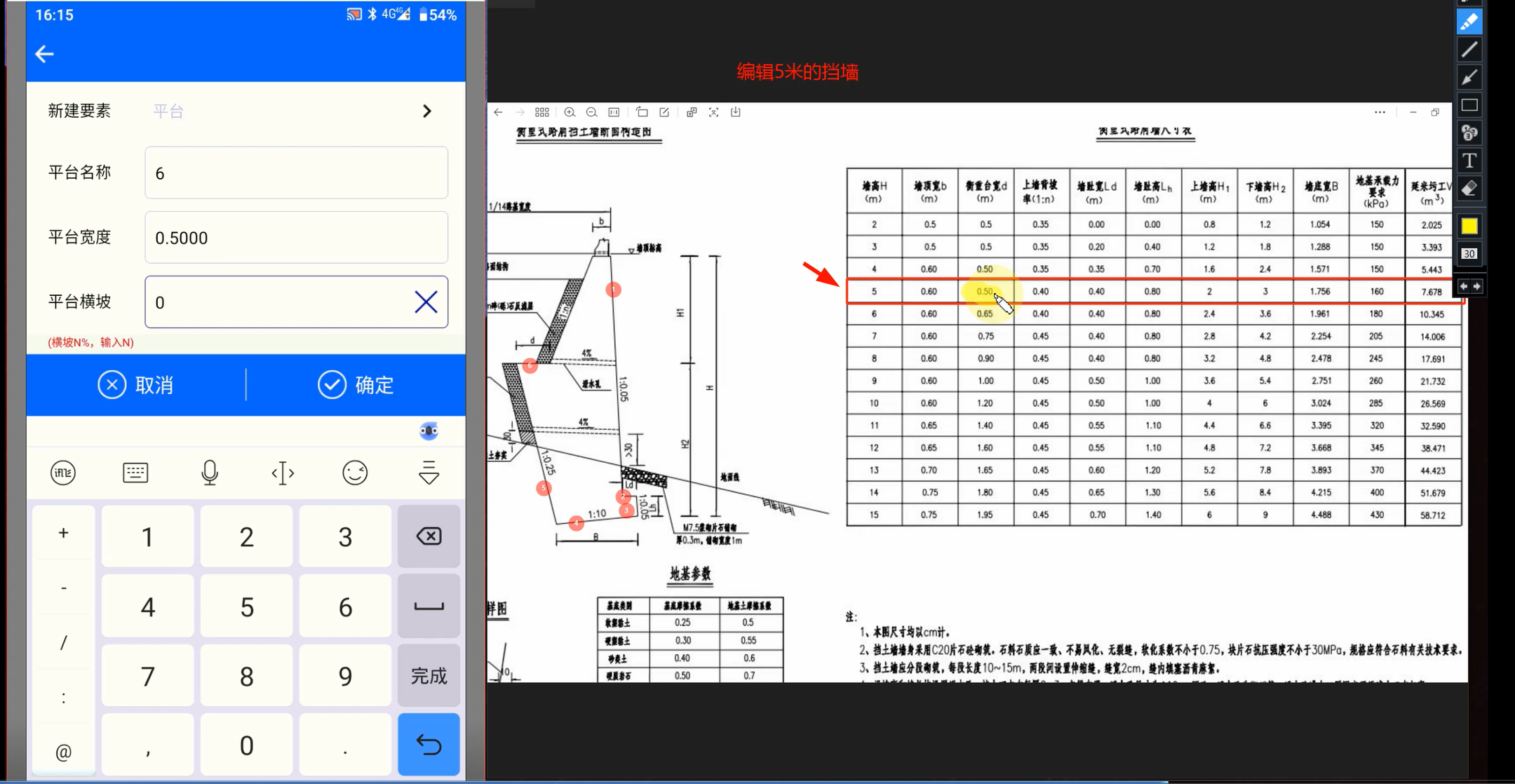

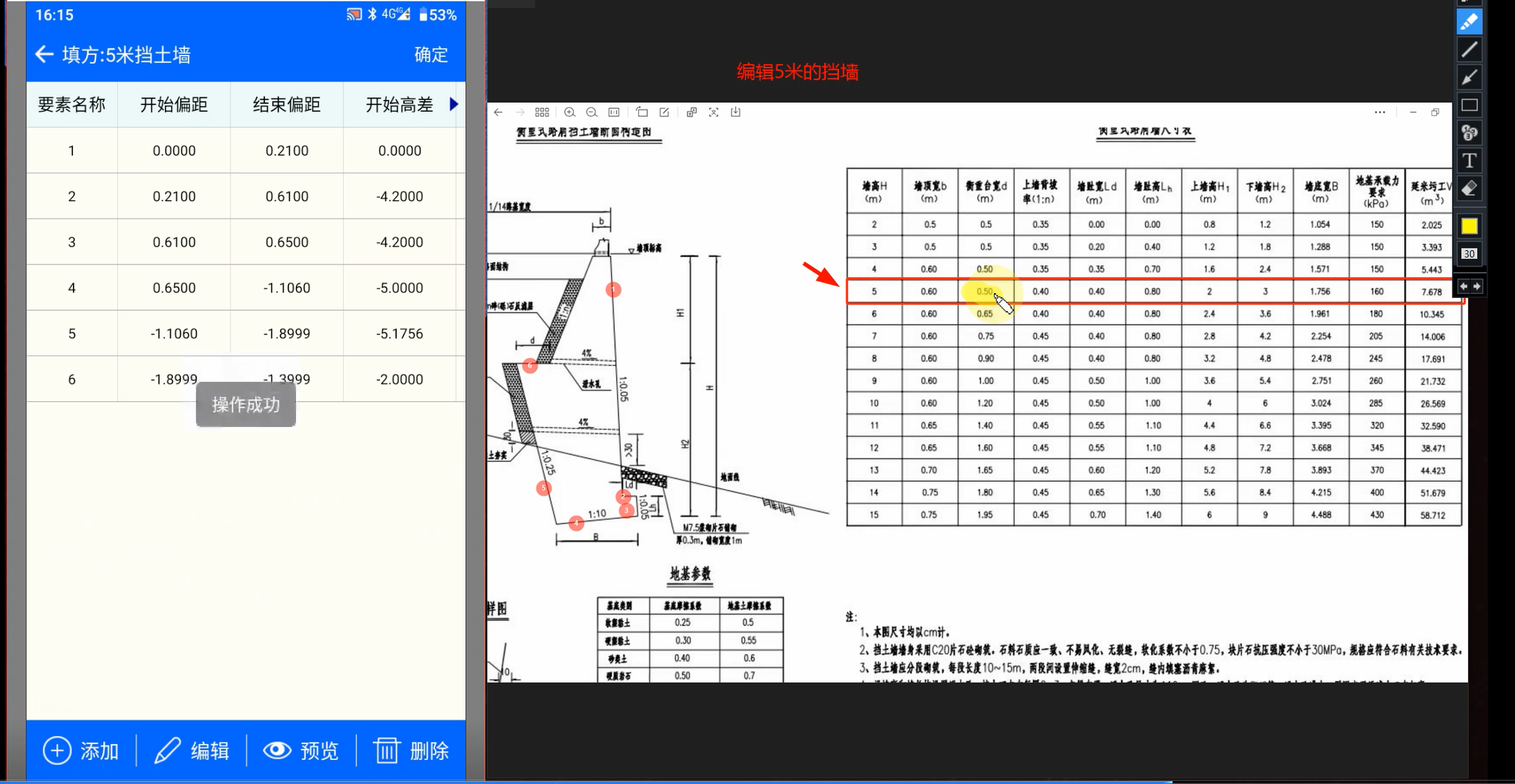

接下来录入6号平台，坡度为0，宽度0.5m

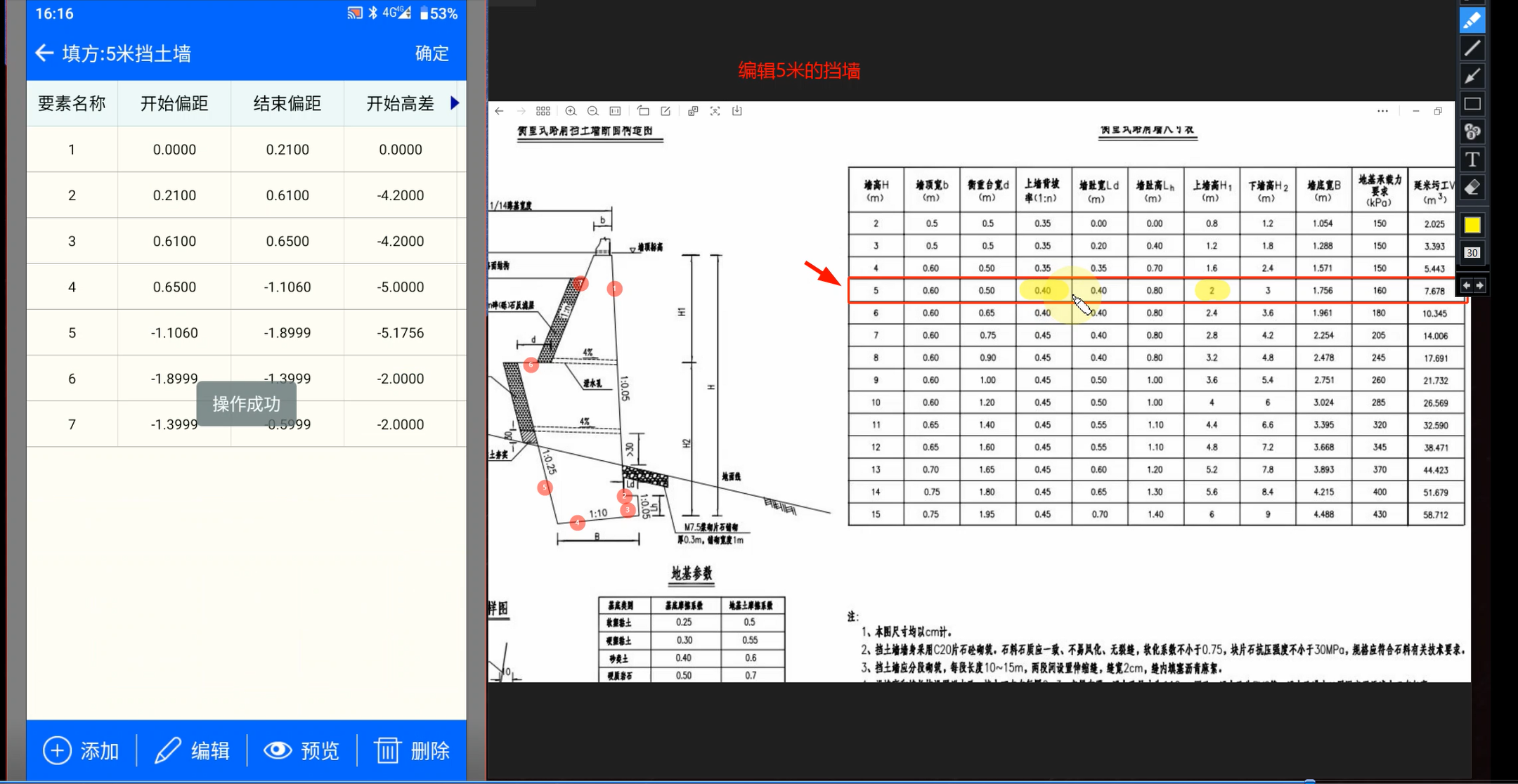

接下来录入7号坡面，坡度为1:0.4，坡比输入-0.4。坡高输入-2m（H1）
接下来录入8号平台，坡度为0，宽度0.6m

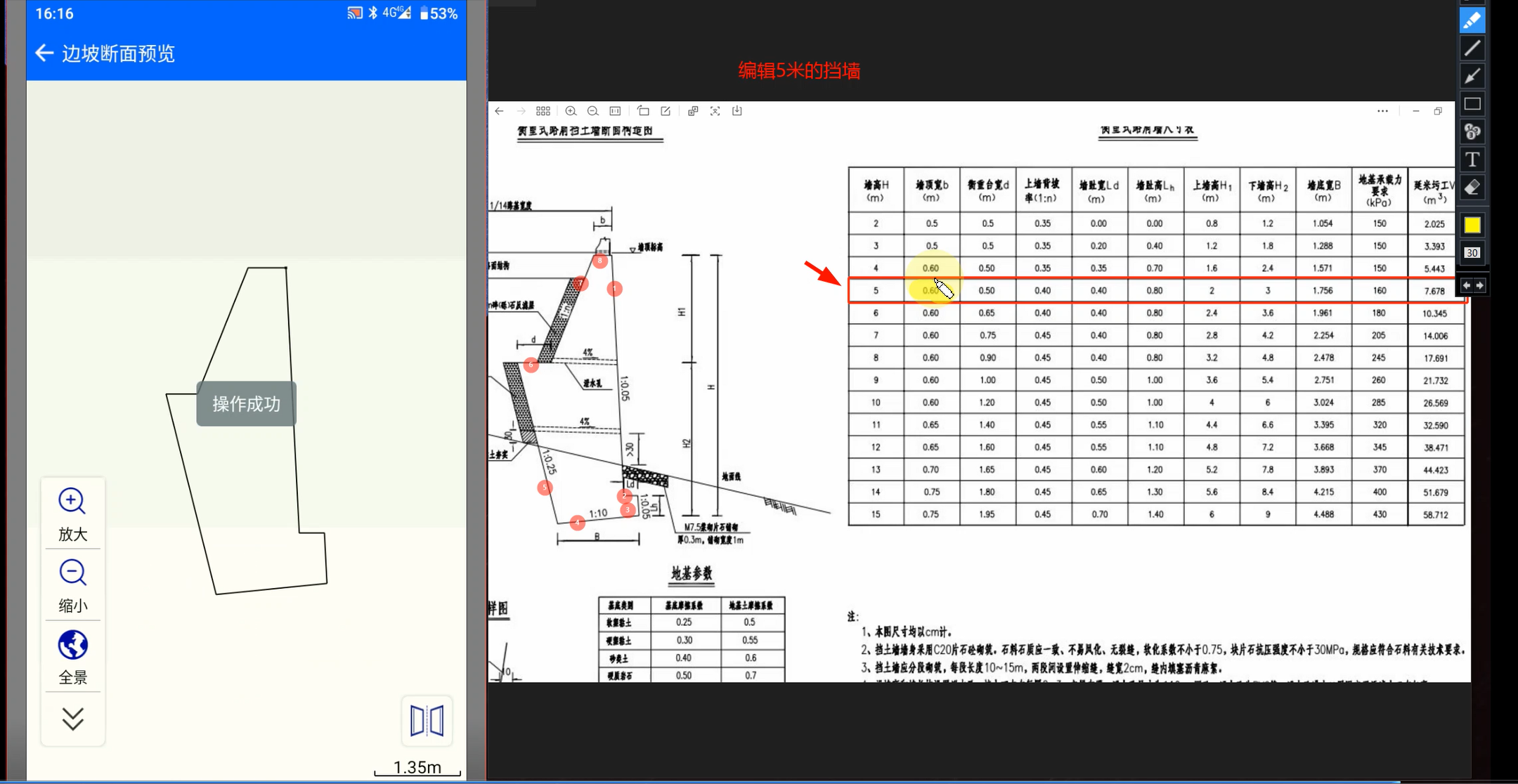

录入后点预览，查看挡土墙录入情况

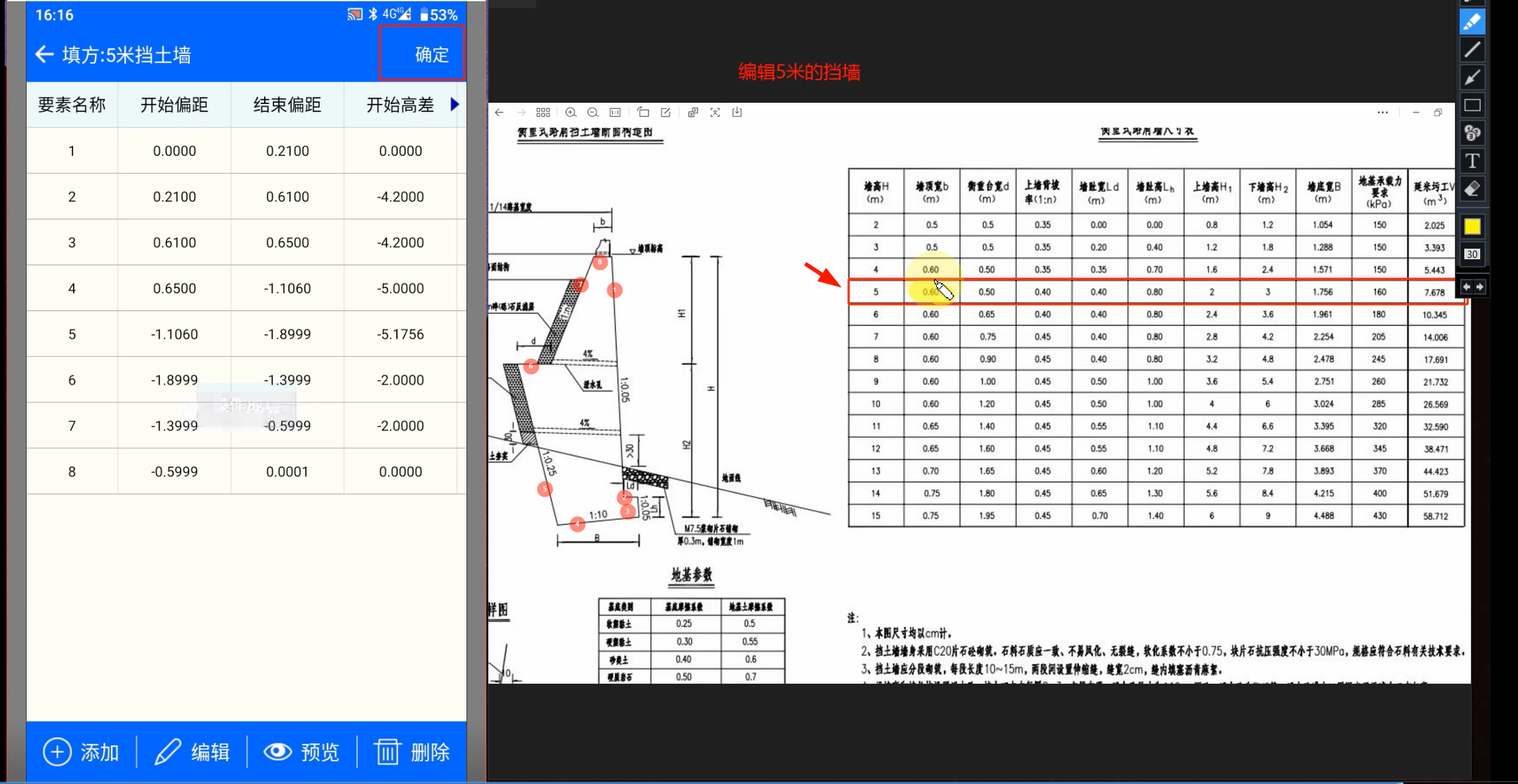

然后点确认，保存当前挡土墙编辑情况
在边坡断面库界面把全部挡土墙添加完毕后，点应用保存新的边坡断面库。
