挡土墙放样
(如遇视频无法播放,请连接WiFi后进行尝试)

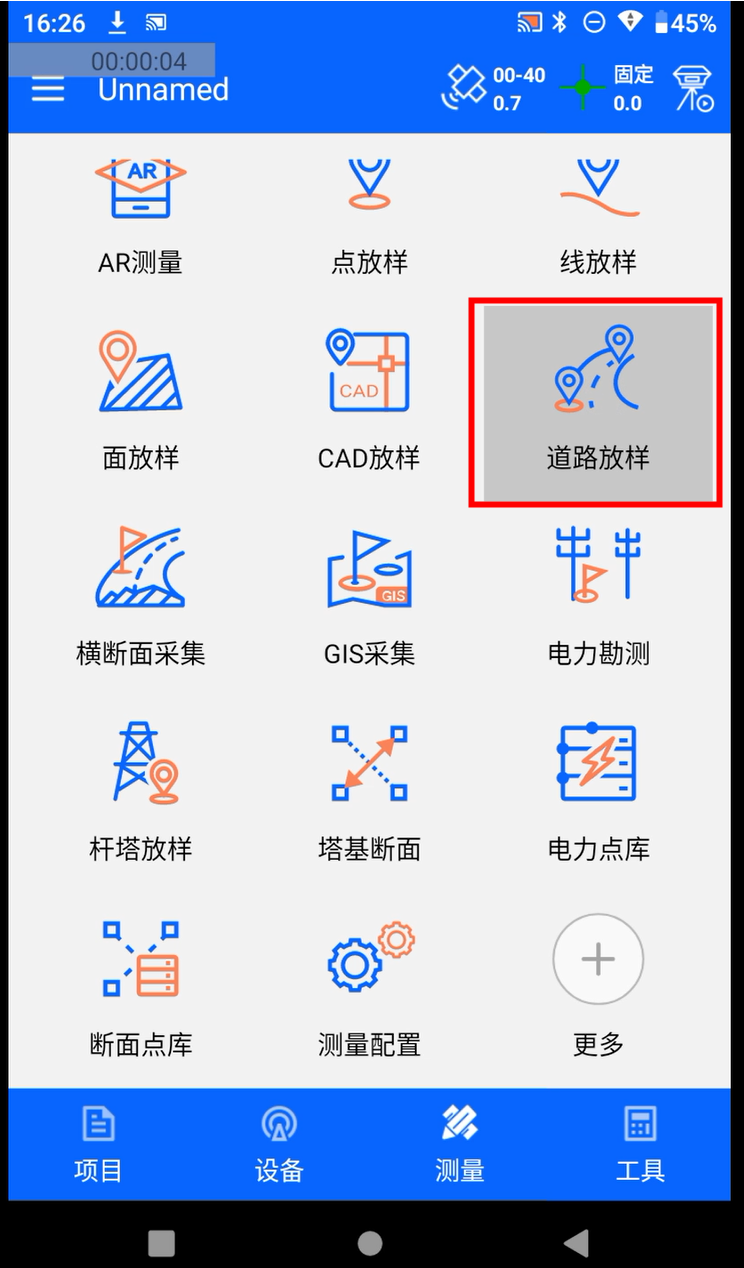

1、进入道路放样放样模块
进入测量主界面,点击道路放样模块
2、选择挡土墙

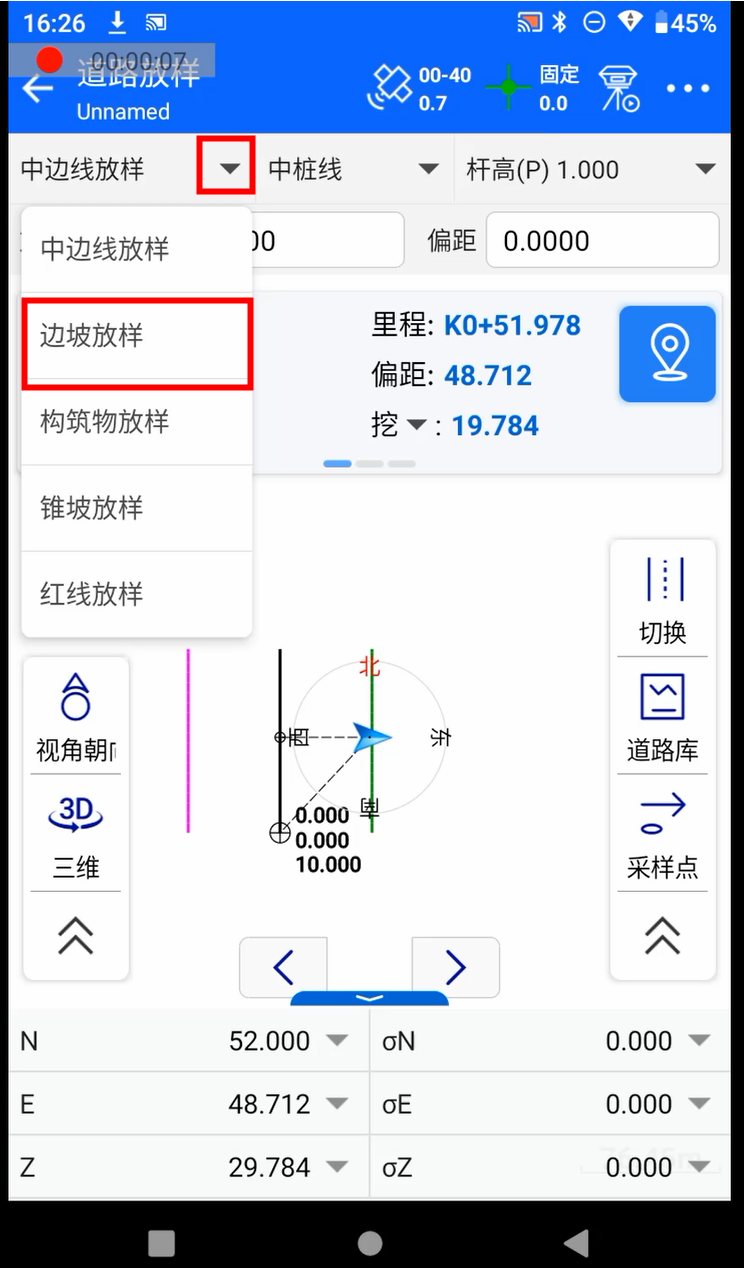

点击三角形,选择边坡放样

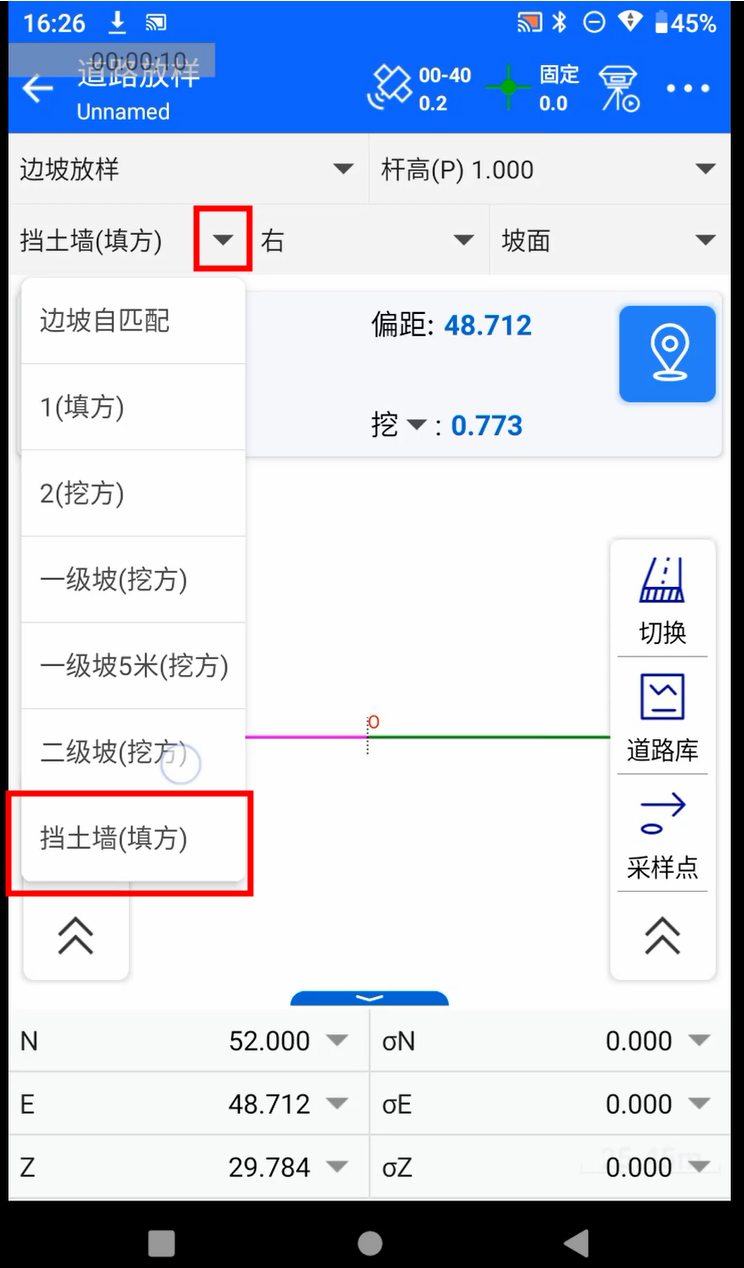

边坡类型选择挡土墙,演示使用挡土墙(填方)

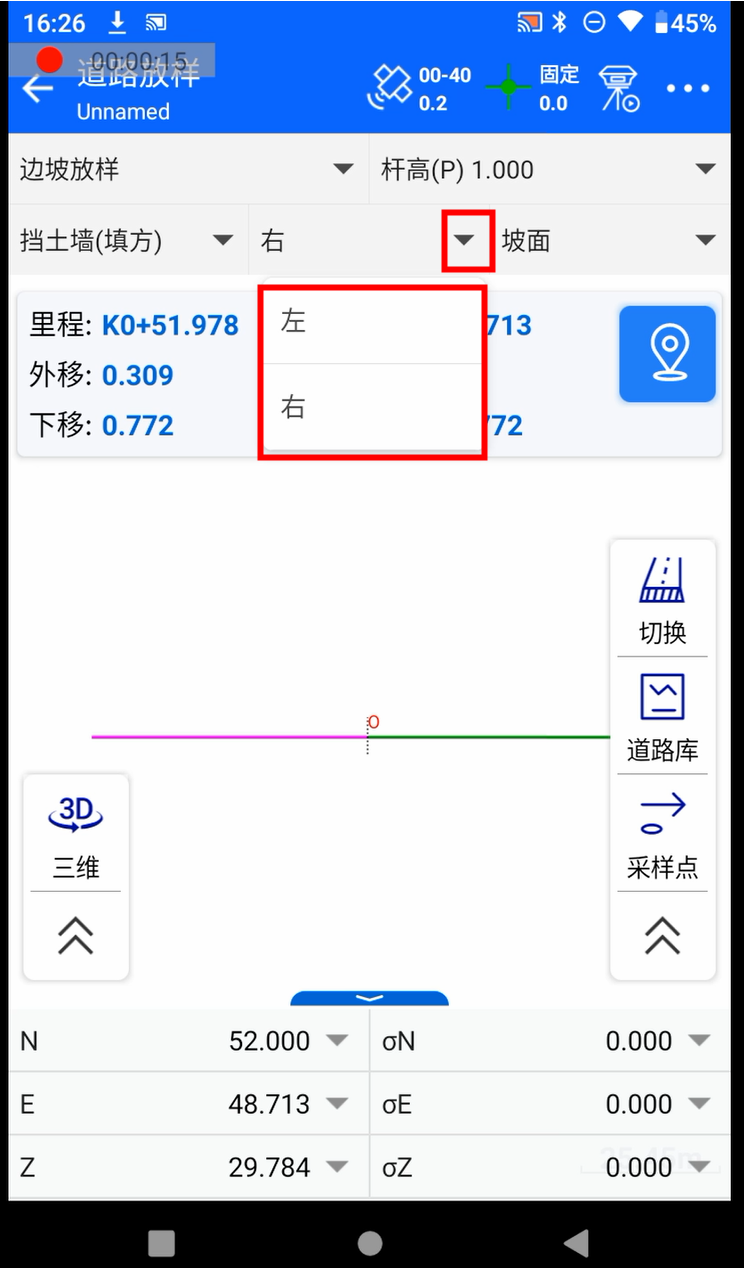

选择挡土墙在道路的方向,中线左侧选左,中线右侧选右

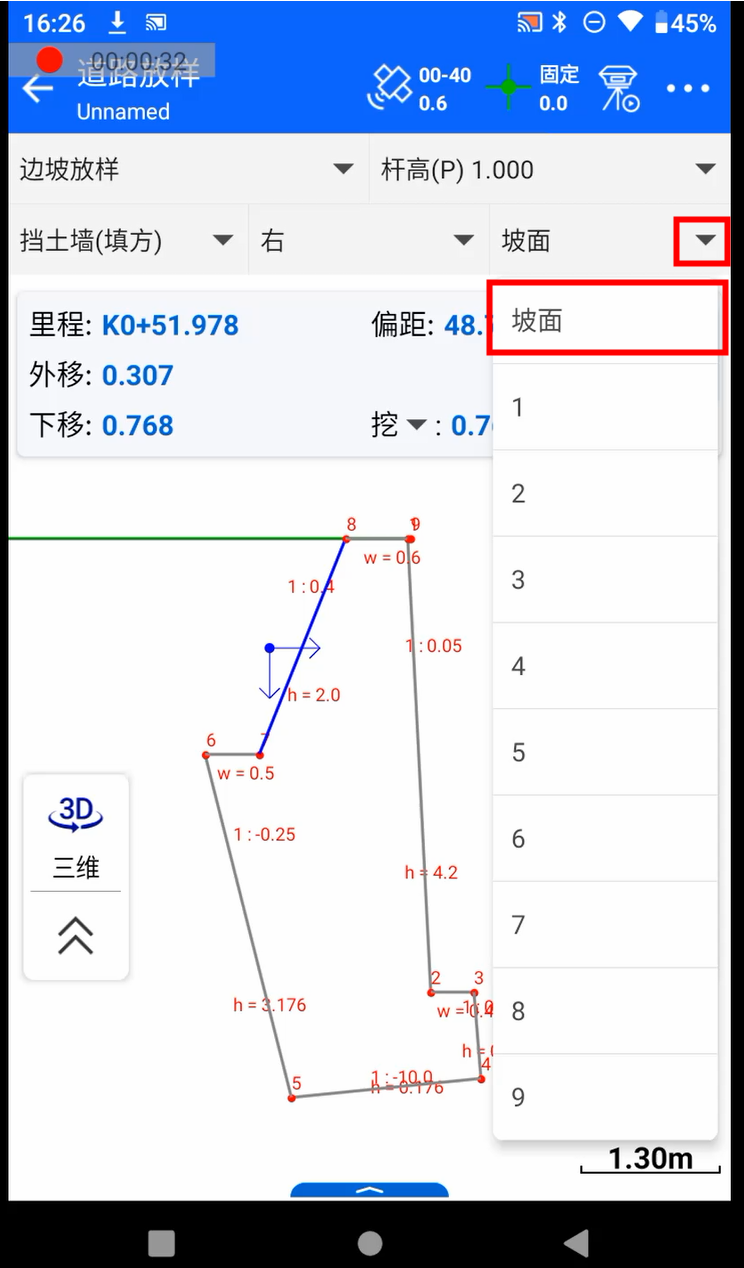

目前支持选择
挡土墙特征点
方式放样和
坡面点
方式放样

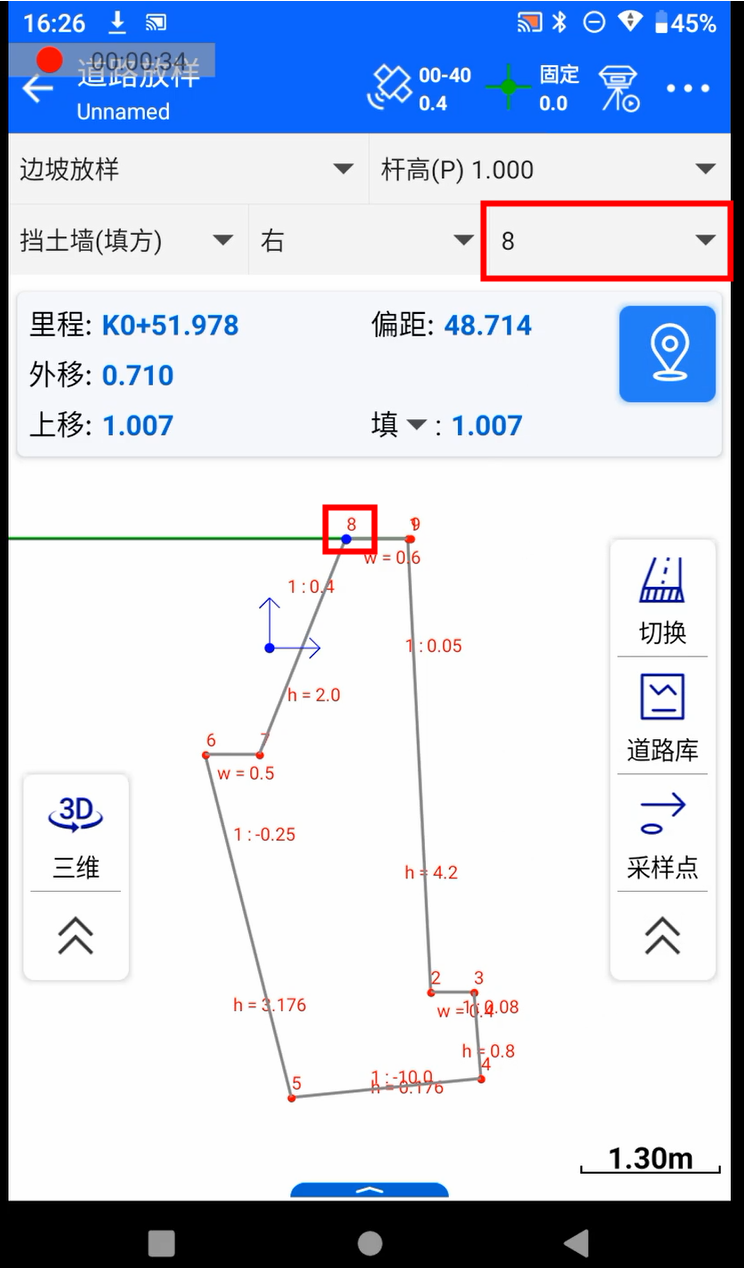

当选择
挡土墙特征点
方式放样,如下图显示

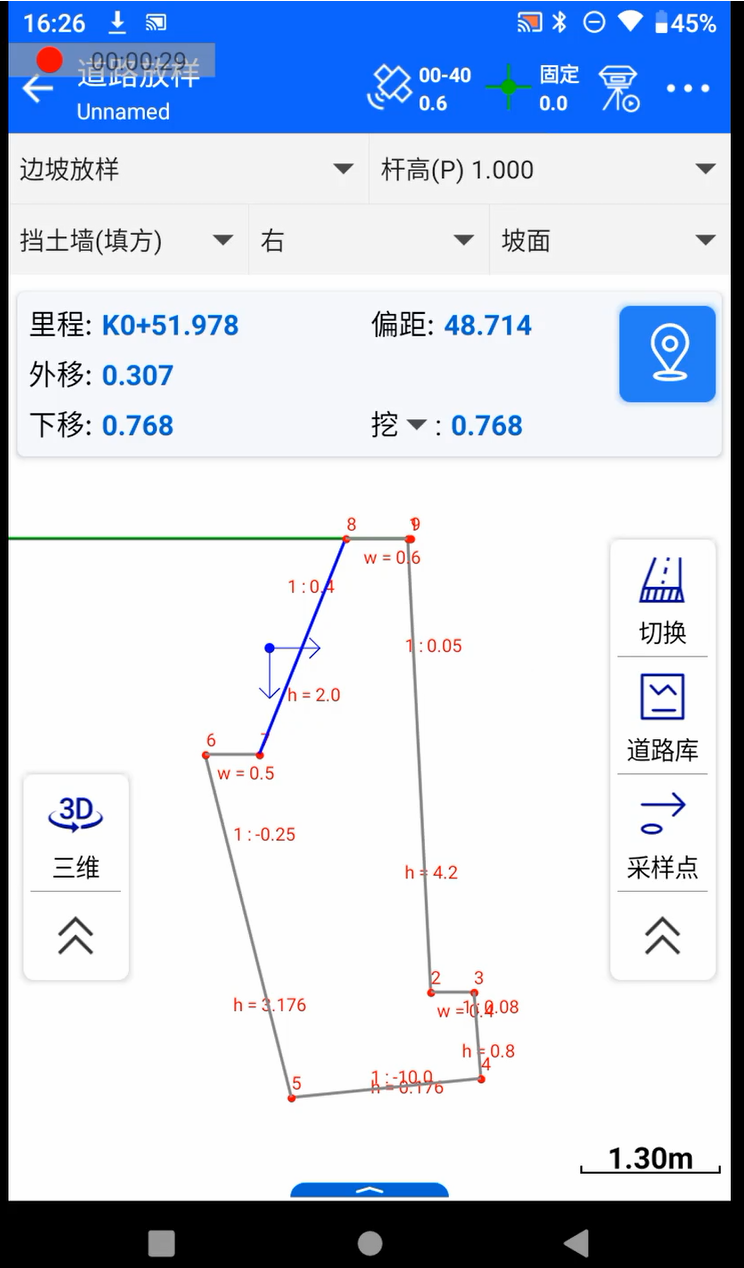

当选择
坡面点
方式放样,如下图显示
然后根据提示引导,进行作业,直至完成
